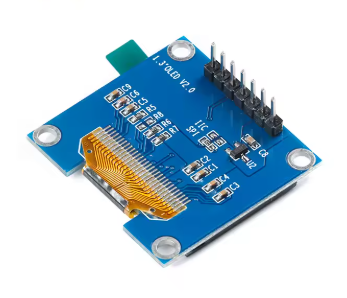

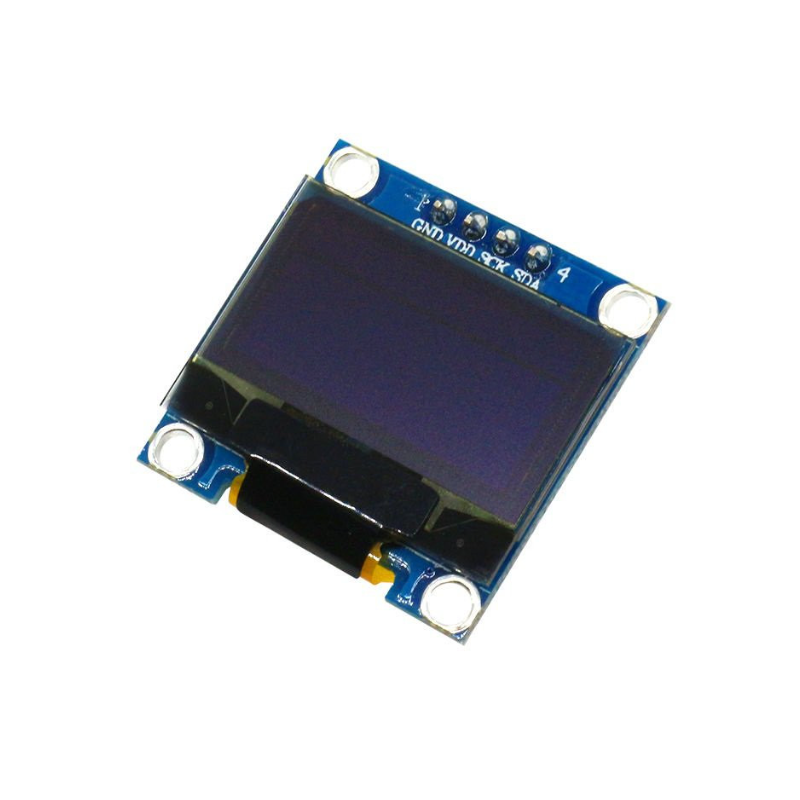

Module LCD OLED SSD 1306 1.3" 128*64 I2C
- Référence du produit : SSD-1306-1.3
- Catégorie:Afficheurs,Robotique
- Commandez dans
Description
L'écran OLED 1,3 pouce est très compact avec une diagonale d'écran de 3,7 cm et, grâce au contraste élevé, les caractères et l'écriture sont très faciles à lire. L'écran se compose de 128x64 pixels OLED blues qui sont contrôlés individuellement par la puce SH1106 intégrée.
Il est parfait pour une utilisation facile avec des microcontrôleurs tels que ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC, logique TTL, etc. Pour une utilisation avec un certain type de carte, nous recommandons la bibliothèque U8glib, qui contient également quelques exemples de sketches.
Caractéristiques spéciales
- La simplicité de la communication I2C et la faible consommation d'énergie les rendent plus adaptés à une large gamme d'applications. Deux de ces écrans peuvent fonctionner sur un bus I2C.
- Le module offre la possibilité de prolonger sa durée de vie par un "économiseur d'écran" et d'éviter ainsi "l'effet de brûlure d'écran".
- Les performances de ces écrans sont bien meilleures que celles des écrans LCD classiques
Données techniques
| Dimensions | 36 x 34 x 3mm |
| Matrice de points | 128 x 64 |
| Taille du pixel | 0,21 mm × 0,21 mm |
| Pitch des pixels | 0,23 mm × 0,23 mm |
| Couleur du pixel | Blue |
| Mode d'affichage | Passive Matrix |
| Interface de communication | I2C |
| Faible consommation d'énergie | < 11mA |
| Tension d'alimentation | 3,3V à 5V |
| Température de fonctionnement | De -20 à 70 ℃ |
Description
L'écran OLED 1,3 pouce est très compact avec une diagonale d'écran de 3,7 cm et, grâce au contraste élevé, les caractères et l'écriture sont très faciles à lire. L'écran se compose de 128x64 pixels OLED blues qui sont contrôlés individuellement par la puce SH1106 intégrée.
Il est parfait pour une utilisation facile avec des microcontrôleurs tels que ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC, logique TTL, etc. Pour une utilisation avec un certain type de carte, nous recommandons la bibliothèque U8glib, qui contient également quelques exemples de sketches.
Caractéristiques spéciales
- La simplicité de la communication I2C et la faible consommation d'énergie les rendent plus adaptés à une large gamme d'applications. Deux de ces écrans peuvent fonctionner sur un bus I2C.
- Le module offre la possibilité de prolonger sa durée de vie par un "économiseur d'écran" et d'éviter ainsi "l'effet de brûlure d'écran".
- Les performances de ces écrans sont bien meilleures que celles des écrans LCD classiques
Données techniques
| Dimensions | 36 x 34 x 3mm |
| Matrice de points | 128 x 64 |
| Taille du pixel | 0,21 mm × 0,21 mm |
| Pitch des pixels | 0,23 mm × 0,23 mm |
| Couleur du pixel | Blue |
| Mode d'affichage | Passive Matrix |
| Interface de communication | I2C |
| Faible consommation d'énergie | < 11mA |
| Tension d'alimentation | 3,3V à 5V |
| Température de fonctionnement | De -20 à 70 ℃ |
