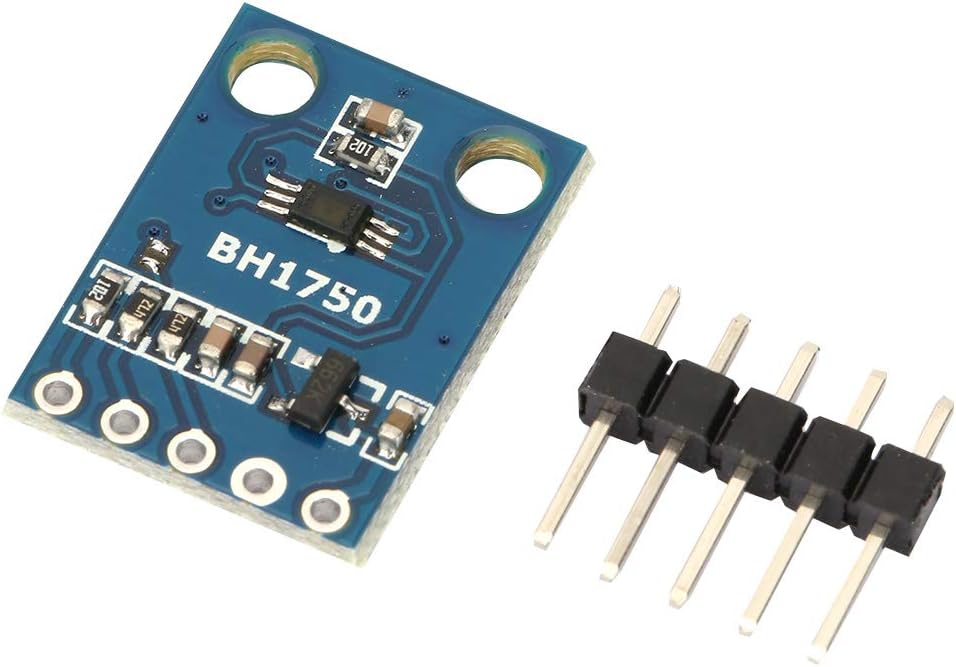

Module GY-302 BH1750 capteur de lumière numérique I2C

1. Présentation générale

Le GY-302 est un module électronique équipé du capteur BH1750FVI de ROHM.

Il permet de mesurer directement l’intensité lumineuse ambiante en unité :

• lux (lx)

 Contrairement aux LDR (photo-résistances), il fournit une valeur numérique précise sans calibration complexe.

 2. Principe de fonctionnement

Le module fonctionne ainsi :

• La lumière ambiante est captée par le BH1750
• Le capteur convertit la lumière en signal numérique
• Une conversion interne 16 bits calcule la valeur en lux
• Les données sont envoyées via I2C au microcontrôleur

 Résultat : lecture directe de la luminosité

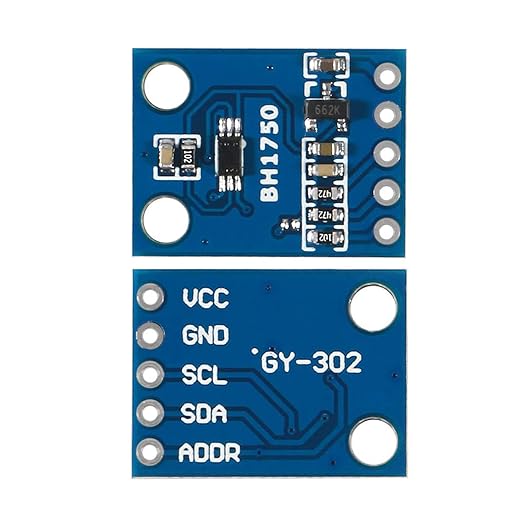

 3. Interface de communication

•  Protocole : I2C
•  Adresses possibles : 0x23 ou 0x5C
•  Communication 2 fils :
  • SDA (data)
  • SCL (clock)

 Compatible avec :

• Arduino
• ESP32 / ESP8266
• Raspberry Pi

 4. Alimentation électrique

•  Tension : 3V à 5V
•  Consommation très faible (idéal IoT)

 5. Plage de mesure

•  Intensité lumineuse : 0 à 65535 lux
•  Résolution élevée : environ 1 lux
•  Mesure adaptée aussi bien :
  • faible lumière (intérieur)
  • forte lumière (extérieur)

 6. Caractéristiques techniques principales

•  Capteur : BH1750FVI (ROHM)
•  Sortie : numérique (I2C)
•  ADC intégré 16 bits
•  Taille compacte : environ 13.9 × 18.5 mm
•  Mesure directe en lux
•  Aucune calibration externe nécessaire

 7. Applications principales

Ce capteur est utilisé dans :

•  Domotique (smart home)
•  Contrôle automatique d’éclairage
•  Ajustement de luminosité d’écran
•  Serres et agriculture intelligente
•  Stations météo
•  Robots autonomes

 8. Avantages

✔ Mesure directe en lux
✔ Très facile à utiliser (I2C)
✔ Haute précision
✔ Faible consommation
✔ Pas besoin de composants externes
✔ Stable et fiable

 9. Résumé

Le GY-302 BH1750 est un capteur de lumière numérique qui mesure l’intensité lumineuse ambiante en lux via I2C, très utilisé dans les projets Arduino, ESP32 et systèmes domotiques.
