Module générateur de signal PWM et compteur de fréquence QYF-PWM

 1. Présentation générale

Le module QYF-PWM est un générateur de signaux PWM et compteur de fréquence haute précision équipé d’un écran LCD rétroéclairé.

 Il permet de :

• générer des signaux PWM réglables
• ajuster la fréquence et le rapport cyclique
• tester des circuits électroniques
• contrôler des moteurs, LEDs et variateurs

Ce module est très utilisé dans :

•  électronique DIY
•  Arduino / ESP32
•  automatisation
•  laboratoires et tests électroniques

 2. Principe de fonctionnement

Le module génère un signal carré PWM (Pulse Width Modulation) dont :

• la fréquence peut être réglée
• le rapport cyclique (Duty Cycle) peut être modifié

 Le signal PWM est utilisé pour :

• contrôler la vitesse d’un moteur
• régler la luminosité d’une LED
• générer des impulsions de test
• piloter certains circuits électroniques

Le module affiche les paramètres directement sur son écran LCD.

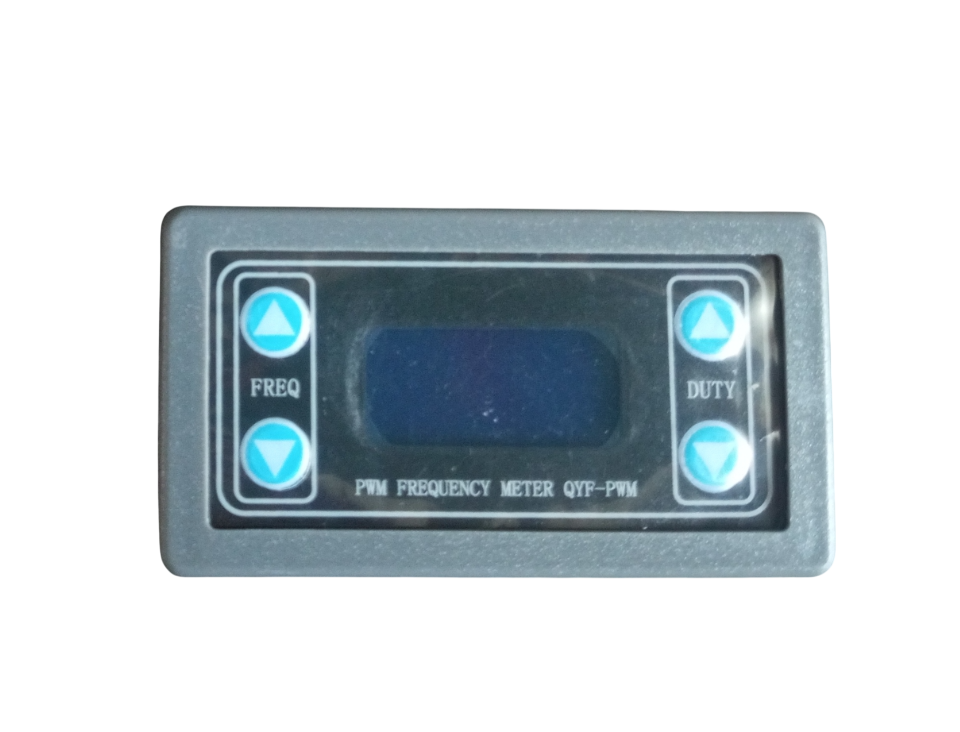

 3. Interface et commandes

Le module possède généralement :

•  Écran LCD rétroéclairé
•  Bouton rotatif / encodeur
•  Boutons de réglage

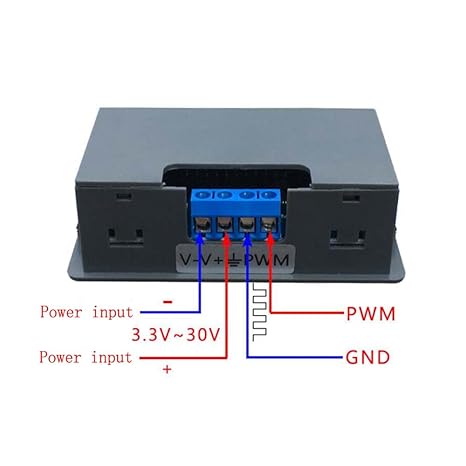

•  Bornes alimentation
•  Sortie PWM TTL

 4. Caractéristiques techniques

•  Tension d’alimentation : 3.3V à 30V DC
•  Fréquence PWM :
  • Mode normal : 1 Hz à 150 kHz
  • Mode précis : 1 Hz à 15 kHz
• Rapport cyclique : 0% à 100%
•  Précision fréquence : environ ±2%
•  Résolution :
  • 1% en mode normal
  • 0.1% en mode précis
•  Courant de sortie : environ 5 à 30 mA
•  Température de fonctionnement : -20°C à +70°C

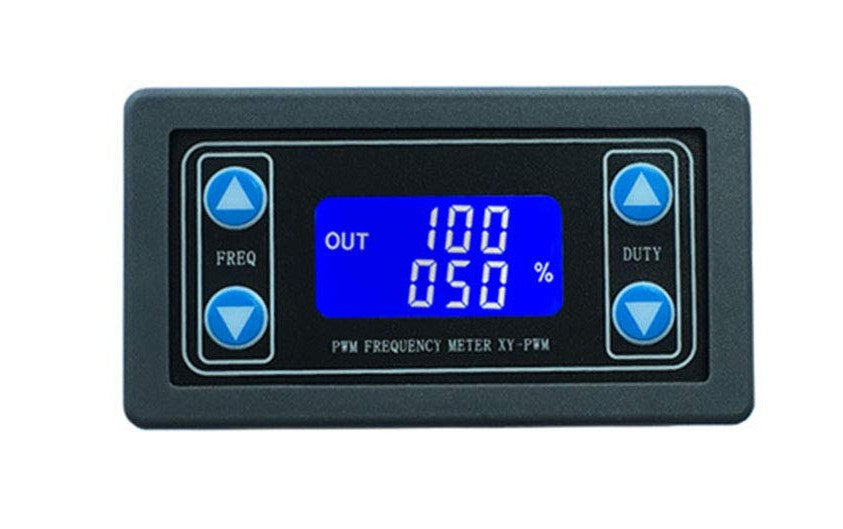

 5. Affichage LCD intelligent

L’écran affiche :

• la fréquence générée
• le duty cycle (% PWM)

Le module change automatiquement le format d’affichage selon la fréquence :

• 100 → 100 Hz
• 1.01 → 1.01 kHz
• 54.1 → 54.1 kHz
• 1.2.4 → 124 kHz

6. Modes de fonctionnement

🔹 Mode normal

• plage complète 1 Hz → 150 kHz
• réglage rapide

🔹 Mode précis

• plage 1 Hz → 15 kHz
• réglage plus fin du duty cycle

 Tous les paramètres sont sauvegardés automatiquement même après coupure d’alimentation.

 7. Applications principales

•  contrôle de vitesse moteur DC
•  variation luminosité LED
•  génération de signal PWM
•  tests électroniques
•  simulation d’impulsions
•  projets Arduino / ESP32

 8. Avantages

• ✔ Large plage de fréquence
• ✔ Réglage précis du PWM
• ✔ Écran LCD intégré
• ✔ Sauvegarde automatique des réglages
• ✔ Faible coût et utilisation simple

 9. Points importants

•  Signal de sortie limité (~30 mA)
•  Ce module ne peut pas alimenter directement un moteur puissant
•  Nécessite un driver externe pour fortes charges
•  Fonctionne avec signal TTL

 10. Résumé

Le QYF-PWM est un module générateur de signaux PWM réglables permettant de contrôler la fréquence et le rapport cyclique d’un signal électronique, idéal pour les tests, moteurs, LEDs et projets électroniques.
