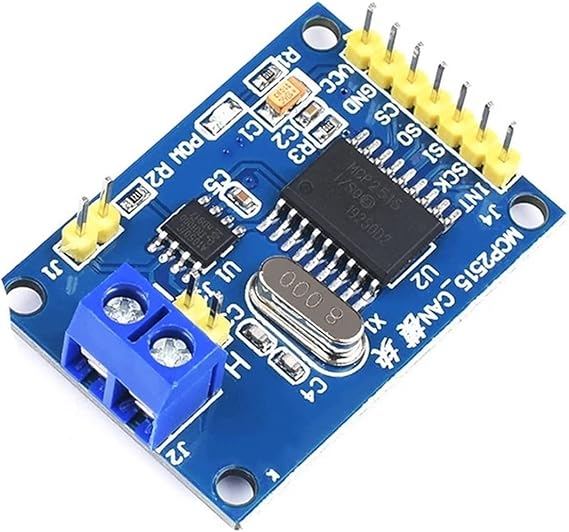

Module De BUS CAN MCP2515 récepteur TJA1050 (SPI)

 1. Présentation générale

Le module de BUS CAN MCP2515 + TJA1050  est une carte électronique qui permet d’ajouter la communication CAN (Controller Area Network) à un microcontrôleur comme Arduino, ESP32 ou STM32.

Il sert d’interface entre un système embarqué et un réseau CAN utilisé dans :

•  automobile (diagnostic, ECU, OBD2)
•  industrie
•  robotique
•  systèmes de communication embarqués

Il permet à plusieurs cartes de communiquer ensemble sur un seul bus avec une grande fiabilité.

 2. Composition du module

Ce module est composé de deux circuits principaux :

 MCP2515 (contrôleur CAN)

• Gère le protocole CAN 2.0B
• Communication avec le microcontrôleur via SPI
• Traite :
  • émission des messages CAN
  • réception des messages CAN
  • filtrage des messages (réduction du trafic inutile)
• Supporte des vitesses jusqu’à 1 Mbps

 TJA1050 (transceiver CAN)

• Convertit les signaux logiques en signaux électriques CAN
• Interface avec le bus physique :
  • CANH (High)
  • CANL (Low)
• Assure une transmission fiable sur longue distance
• Résistant aux perturbations électromagnétiques

 3. Brochage du module (pins)

Le module utilise une interface SPI :

• VCC → alimentation 5V
• GND → masse
• CS → sélection du module (Chip Select)
• SCK → horloge SPI
• SI (MOSI) → données envoyées vers le module
• SO (MISO) → données reçues du module
• INT → interruption (signal de réception CAN)

 4. Caractéristiques techniques

•  Protocole : CAN 2.0B
•  Vitesse de communication : jusqu’à 1 Mbps
•  Interface : SPI (jusqu’à ~10 MHz)
• Alimentation : 5V DC
•  Dimensions : environ 40 × 28 mm
•  Résistance de terminaison : 120 Ω (souvent activable via jumper)
•  Consommation : très faible (~5 mA)
• Température de fonctionnement : -40°C à +85°C

 5. Principe de fonctionnement

Le fonctionnement du module se fait en plusieurs étapes :

1. Le microcontrôleur envoie des données via SPI
2. Le MCP2515 traite les données et applique le protocole CAN
3. Le TJA1050 convertit les signaux en communication CAN physique
4. Les données sont transmises sur les lignes :
   • CANH
   • CANL

 Tous les modules CAN sont connectés sur le même bus et communiquent ensemble.

 6. Applications principales

Ce module est utilisé dans plusieurs domaines :

•  Diagnostic automobile (lecture ECU, OBD2)
•  Robotique multi-cartes
•  Automatisation industrielle
•  Systèmes de gestion de batteries (BMS)
•  Réseaux de capteurs intelligents

 7. Avantages du module

• Communication très fiable
• Très bonne résistance au bruit électrique
• Supporte plusieurs nœuds sur un même réseau
• Transmission longue distance
• Facile à intégrer avec Arduino et ESP32

8. Points importants

• Nécessite une bibliothèque logicielle (MCP2515)
• Tous les modules doivent avoir la même vitesse CAN
• Une résistance de 120Ω doit être placée aux extrémités du bus
• Fonctionne uniquement avec un microcontrôleur (pas autonome)

 9. Résumé

Le module de BUS CAN MCP2515 + TJA1050  est un convertisseur SPI vers CAN permettant à un microcontrôleur de communiquer sur un réseau CAN utilisé dans l’automobile et l’industrie.
