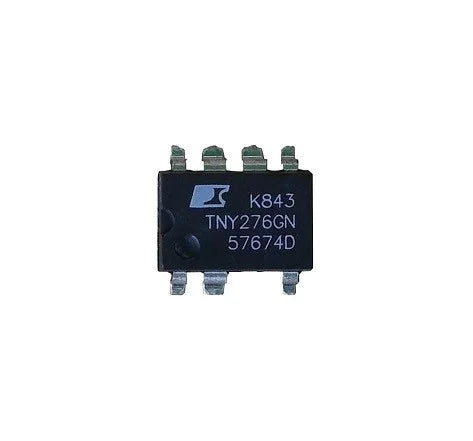

TNY276GN SOP-7 — Commutateur de puissance TinySwitch-II

Vue d'ensemble

Saviez-vous que les convertisseurs flyback intégrés peuvent réduire significativement le nombre de composants externes d'un adaptateur secteur ? Le TNY276 SOP-7 (TinySwitch-II) rassemble contrôleur PWM et MOSFET 700 V dans un seul boîtier, simplifiant les alimentations compactes. Ce commutateur de puissance TNY276 SOP-7 est disponible en stock chez tunisian smart innovation pour des développements rapides en Tunisie.

Où intégrer concrètement le TNY276GN SOP-7 dans vos projets

• Prototypage de chargeurs USB et adaptateurs 5–15 W : remplace les designs discrets pour gagner de la place sur PCB.
• Drivers LED à basse puissance pour l'éclairage intégré : mode PWM et skip-cycle améliorent l'efficacité en charge légère.
• Équipements électroménagers de petite taille : alimentation isolée compacte pour modules de contrôle et capteurs.
• Projets IoT alimentés par réseau : conversion directe depuis 230 VAC avec protection thermique intégrée.
• Formation et laboratoires pédagogiques : bon exemple de design flyback intégré pour l'apprentissage des alimentations SMPS.

Specifications du TNY276GN (SOP-7) — données techniques clés

• Nom : TNY276GN — Famille TinySwitch-II (convertisseur flyback intégré)
• Boîtier : SOP-7 (version disponible aussi en DIP-8 ou SMD-8 selon référence)
• Tension d'entrée maximale : 265 VAC (375 VDC max)
• Puissance de sortie maximale : 16 W (avec dissipateur à 230 V) ; 10 W (sans dissipateur à 230 V)
• Fréquence de commutation : 132 kHz (typique)
• MOSFET intégré : 700 V, RDS(on) ≈ 9 Ω
• Courant de drain peak : ~430 mA
• Mode : PWM avec gestion automatique de charge légère (skip cycle)
• Consommation à vide : < 150 mW
• Protections : surcharge, surtension, court-circuit, protection thermique (shutdown automatique)
• Brochage SOP-7 : 1 ENABLE, 2-4 SOURCE, 5 BP (bypass 0,1 µF recommandé), 6-7 DRAIN (connectés au primaire du transformateur)

Pourquoi les caractéristiques électroniques du TNY276 importent

La combinaison d'un MOSFET 700 V intégré et d'une fréquence de 132 kHz permet de réduire la taille du transformateur et des composants magnétiques sur le primaire, améliorant la densité énergétique des alimentations. Le fonctionnement PWM avec skip-cycle rend l'étage primaire plus efficace en faible charge, ce qui est important pour les appareils en veille. De plus, la protection thermique et les protections contre les surintensités simplifient l'implémentation de circuits sûrs sans circuits de protection externes lourds.

Bonnes pratiques d'intégration du commutateur de puissance TNY276

Ces recommandations aident à tirer le meilleur parti du TNY276 SOP-7 :

1. Placer le condensateur de bypass (BP) de 0,1 µF directement entre la broche BP et la masse pour stabiliser le circuit de démarrage.
2. Minimiser la longueur des pistes du drain vers le primaire du transfo et éviter les boucles de masse pour réduire les EMI.
3. Prévoir dissipation thermique : pour approcher 16 W, utilisez un dissipateur ou une bonne dissipation par PCB.
4. Respecter les distances d'isolement et les normes de sécurité mains pour les alimentations secteur.
5. Vérifier le courant de crête (~430 mA) lors du dimensionnement du transformateur et des fusibles.

Stock local et support technique tunisian smart innovation

tunisian smart innovation maintient un stock en Tunisie du TNY276 SOP-7 et fournit des informations techniques pour l'intégration. Nous offrons des délais de livraison locaux maîtrisés et un support pour vérifier la compatibilité avec vos schémas d'alimentation, sans discours marketing superflu.

Questions et réponses techniques

Quelle puissance réelle puis-je obtenir avec ce commutateur ?

En pratique, attendez jusqu'à 10 W sans dissipateur sur un montage de référence à 230 V ; avec dissipation appropriée (PCB/cuivre ou heat-sink), le TNY276 peut fournir jusqu'à 16 W. Le rendement dépendra du transformateur et des pertes magnétiques.

Peut-on brancher directement sur 230 VAC ?

Oui, le TNY276 est conçu pour des entrées secteur jusqu'à 265 VAC. Veillez toutefois à respecter les bonnes pratiques d'isolation et à utiliser des composants conformes aux normes de sécurité pour les traces à réseau.

Où trouver la fiche technique complète (datasheet) ?

Consultez la TNY276 datasheet officielle pour les courbes de puissance, diagrammes de brochage et recommandations PCB. La datasheet donne les limites thermiques et les conditions de tests nécessaires pour valider votre design.

Prix et disponibilité en Tunisie

Pour connaître le prix TNY276 SOP-7 Tunisie et les quantités disponibles, contactez notre stock local. Nous indiquons les tarifs en TND, fournissons la TNY276 datasheet à la demande et précisons les délais de livraison selon votre commande.
