Carte de développement STM32 NUCLEO-F411RE

1. Description générale

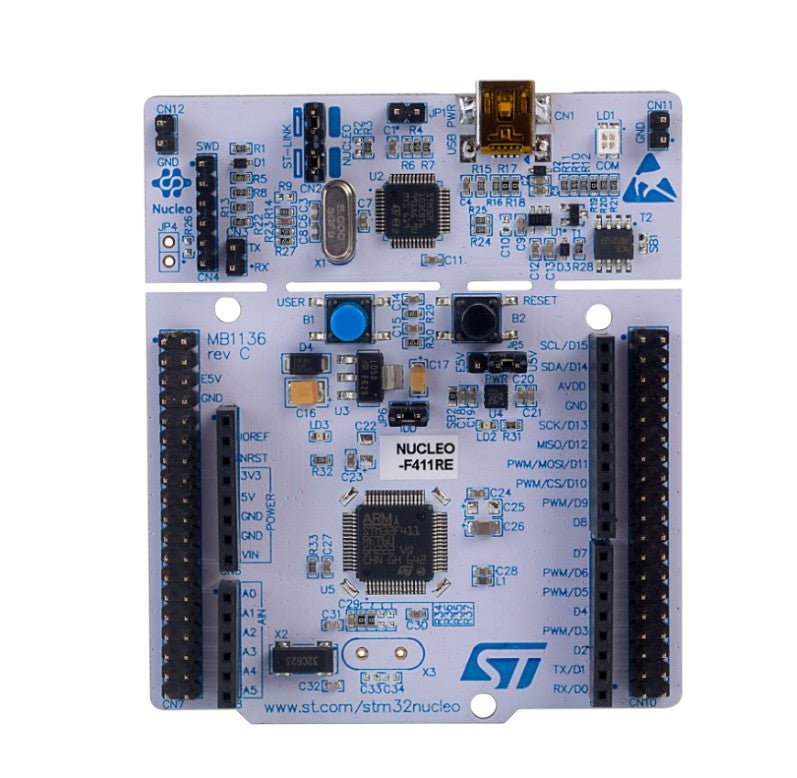

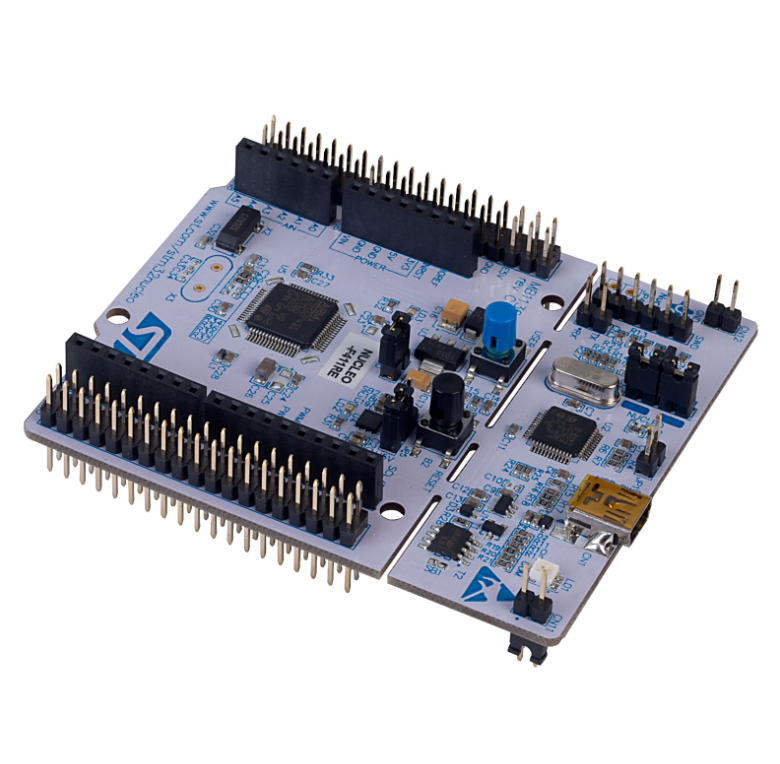

La carte STM32 NUCLEO-F411RE de STMicroelectronics est une carte de développement électronique destinée à la programmation, aux tests et au prototypage d'applications embarquées. Elle intègre le microcontrôleur STM32F411RET6, basé sur une architecture ARM 32 bits Cortex-M4 avec une unité de calcul flottant (FPU), offrant de bonnes performances pour le traitement des données et le contrôle des périphériques. Elle dispose de connecteurs d'extension compatibles avec l'écosystème Arduino Uno R3 ainsi que de connecteurs ST morpho permettant d'accéder à davantage de broches du microcontrôleur. Son programmateur-débogueur ST-LINK/V2-1 intégré facilite le transfert des programmes depuis un ordinateur et le débogage des applications, sans nécessiter de programmateur externe.

2. Caractéristiques techniques

• Fréquence maximale du processeur : 100 MHz

• Mémoire Flash : 512 Ko

• Mémoire SRAM : 128 Ko

• Tension de fonctionnement du microcontrôleur : 1,7 à 3,6 V

• Niveau logique des entrées/sorties : 3,3 V

• Convertisseur analogique-numérique (ADC) : résolution de 12 bits, jusqu'à 16 canaux

• Interfaces UART/USART : 3

• Interfaces I²C : 3

• Interfaces SPI/I²S : jusqu'à 5 interfaces SPI

• Interface supplémentaire : SDIO

• Interface USB : USB 2.0 OTG Full Speed

• Programmateur et débogueur : ST-LINK/V2-1 intégré

• Connecteurs d'extension : Arduino Uno R3 et ST morpho

3. Principales fonctionnalités

• Processeur ARM Cortex-M4 avec FPU : fréquence jusqu'à 100 MHz, adapté aux calculs mathématiques, au traitement des données et au traitement numérique du signal.

• Programmateur et débogueur ST-LINK intégré : permet de transférer les programmes depuis un ordinateur, de les exécuter et de diagnostiquer leur fonctionnement via USB.

• Connecteurs ST morpho : donnent accès à des broches supplémentaires du microcontrôleur pour les montages personnalisés.

4. Interfaces de communication

• UART/USART : communication série avec des modules GPS, Bluetooth et d'autres équipements compatibles.

• I²C : connexion de capteurs numériques, d'écrans OLED et de périphériques compatibles.

• SPI : communication avec des écrans, des mémoires et différents modules électroniques.

• I²S : communication avec des périphériques audio numériques compatibles.

• SDIO : connexion de périphériques compatibles, notamment certaines cartes mémoire.

• USB OTG Full Speed : communication USB avec des équipements compatibles.

Remarque : la disponibilité simultanée des interfaces dépend de la configuration des broches et des périphériques utilisés.

5. Applications possibles

• Prototypage électronique : création de prototypes, lecture de capteurs et commande de périphériques.

• Robotique : développement de systèmes de commande et de contrôle.

• Automatisation : réalisation de systèmes automatisés et de dispositifs de contrôle.

• Commande de moteurs : génération de signaux PWM et pilotage de moteurs à l'aide de drivers adaptés.

• Acquisition de données : lecture de mesures provenant de capteurs analogiques et numériques.

• Traitement de signal : réalisation de calculs et de traitements numériques.

• Instrumentation : développement de systèmes de mesure et de test.

• Formation : apprentissage de la programmation des microcontrôleurs STM32, des interruptions, des timers et des protocoles de communication.

6. Logiciels compatibles

• STM32CubeIDE : environnement de développement pour écrire, compiler, programmer et déboguer les applications STM32.

• STM32CubeMX : outil de configuration des broches, des horloges et des périphériques, avec génération de code.

• Arduino IDE : programmation possible avec le support STM32 approprié.

• STM32duino : environnement permettant d'utiliser l'écosystème Arduino avec certaines cartes STM32 compatibles.

• Autres environnements compatibles : selon la prise en charge de la carte et la version des outils utilisés.
