1. Identification du module

➡️ FRM01 – Module relais temporisé programmable 5VDC

C’est un module électronique multifonction permettant de contrôler une charge électrique via un relais, avec des délais et cycles programmables.

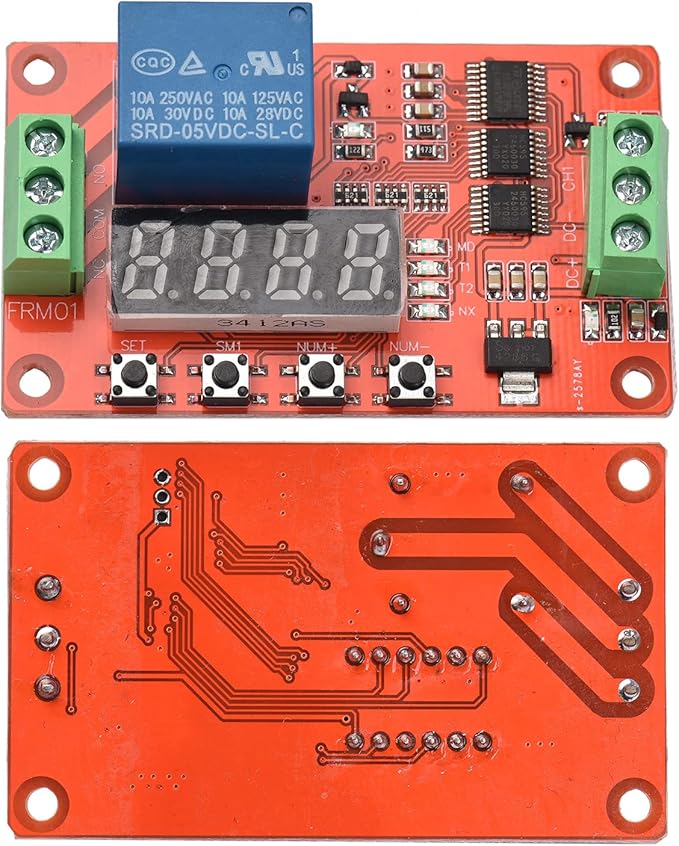

 2. Description

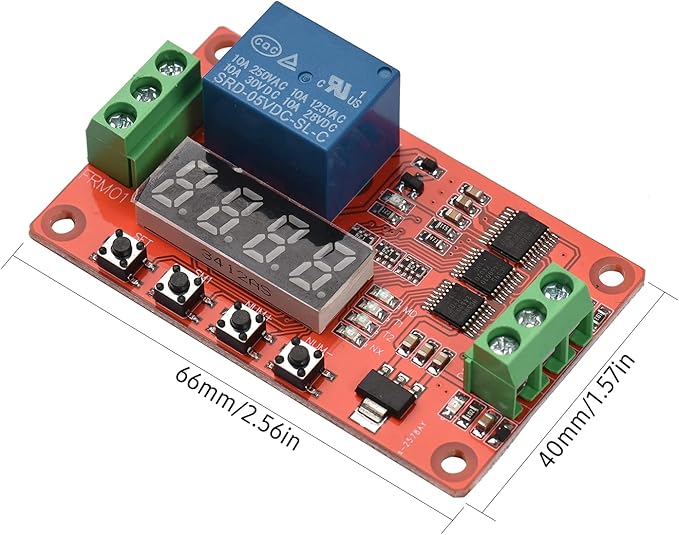

 Dimensions

• Longueur : 66 mm
• Largeur : 40 mm

 Format compact, facilement intégrable dans un coffret.

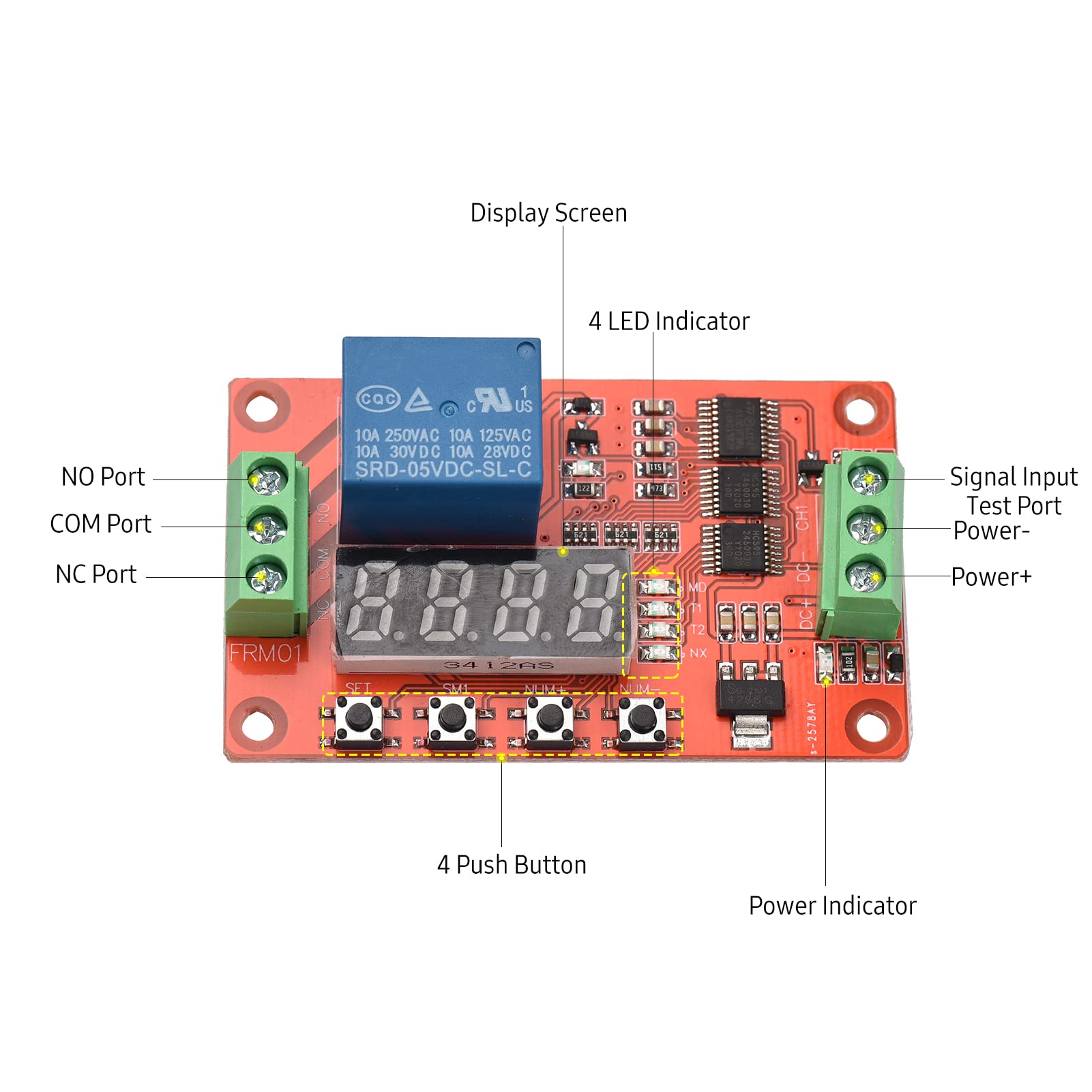

Composants

🔹 1. Relais

• Modèle : SRD-05VDC-SL-C
• Tension bobine : 5V DC
• Capacité :
  • 10A / 250V AC
  • 10A / 30V DC

 C’est lui qui commute la charge (lampe, moteur, etc.)

🔹 2. Afficheur 7 segments (4 digits)

• Permet d’afficher :
  • Mode (P1 → P18)
  • Temps (T1, T2)
  • Cycles (NX)

 Interface visuelle principale

🔹 3. Boutons de commande (4 boutons)

• SET : entrer dans les réglages / valider
• SWI : changer le mode
• NUM+ : augmenter valeur
• NUM− : diminuer valeur

 Navigation simple sans ordinateur

🔹 4. Bornier alimentation / commande (à droite)

• DC+ : +5V
• DC- : GND
• CH1 : entrée trigger (signal externe)

🔹 5. Bornier relais (à gauche)

• NO (Normally Open)
• COM (Commun)
• NC (Normally Closed)

 Connexion directe de la charge

🔹 6. Microcontrôleur

• Circuit intégré noir
• Gère :
  • temporisation
  • logique des modes
  • affichage

🔹 7. LED d’indication

• LED alimentation
• LED relais (état ON/OFF)

 3. Fonctionnement

Le module fonctionne selon ce principe :

1. L’utilisateur choisit un mode (P1 à P18)
2. Il configure :
   • T1 (temps 1)
   • T2 (temps 2)
   • NX (nombre de cycles)
3. Le module :
   • active le relais
   • désactive selon la temporisation

 Fonctionnement entièrement autonome

 4. Fonctions principales

Le FRM01 permet :

 Temporisation

• Retard à l’allumage
• Retard à l’extinction

Cycle automatique

• ON/OFF répétitif
• Cycle limité (1 → 9999 fois)

 Déclenchement externe

• Activation via entrée CH1

 Modes combinés

• ON après T1 puis OFF après T2
• OFF puis ON

Total : 18 modes programmables

 5. Caractéristiques techniques

 Alimentation

• 5V DC

 Relais

• 10A max
• AC : 250V
• DC : 30V

 Temps

• 0.005 seconde → 270 heures

 Température

• -20°C à +60°C

 6. Exemple de câblage

🔹 Alimentation

• DC+ → +5V
• DC- → GND

🔹 Charge (ex: lampe)

• Phase → COM
• NO → lampe
• Neutre → lampe

 La lampe s’allume selon le programme

 7. Applications

•  Éclairage automatique
•  Pompes / irrigation
•  Alarmes
•  Projets Arduino
•  Automatisation industrielle

 8. Avantages

• Très polyvalent (18 fonctions)
• Interface simple (écran + boutons)
• Large plage de temps
• Mémoire intégrée

 10. Conclusion

Le FRM01 5VDC est un module relais temporisé complet et professionnel, idéal pour :

• automatiser sans programmation
• remplacer un Arduino dans les tâches simples
• contrôler facilement des charges électriques
