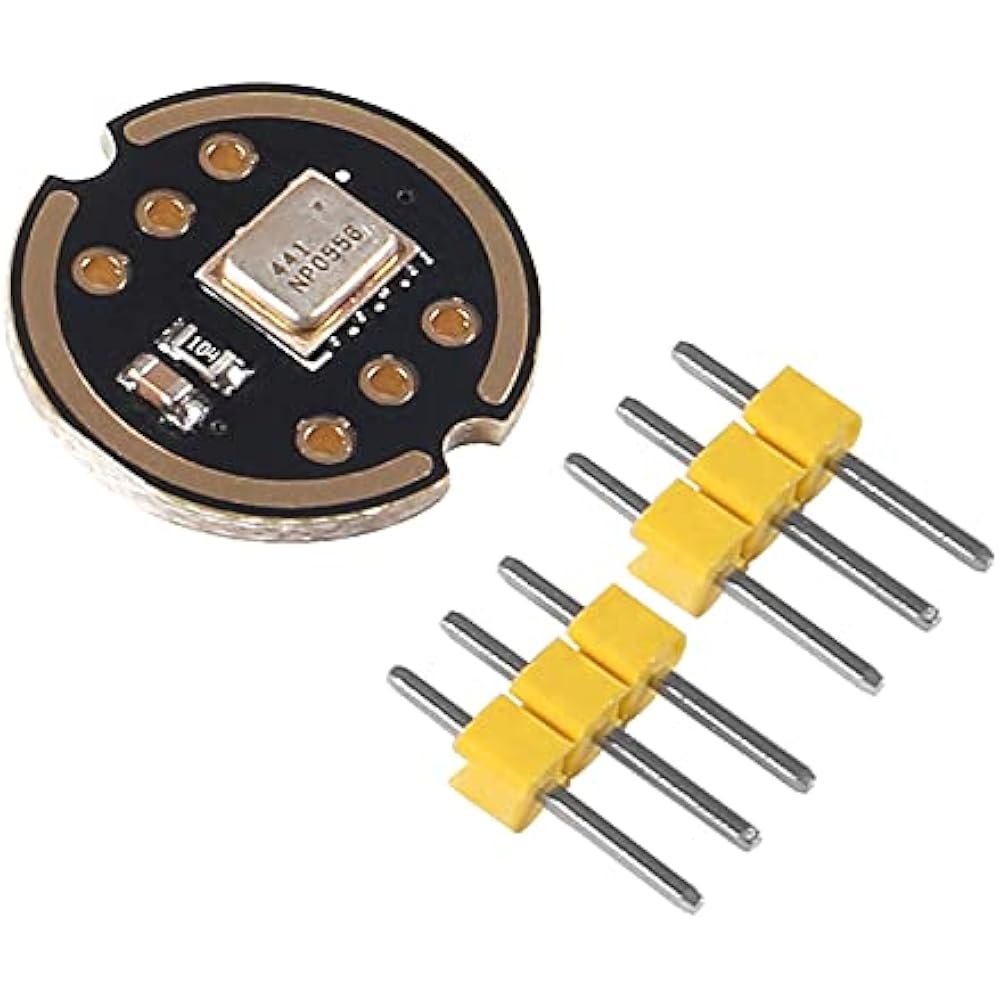

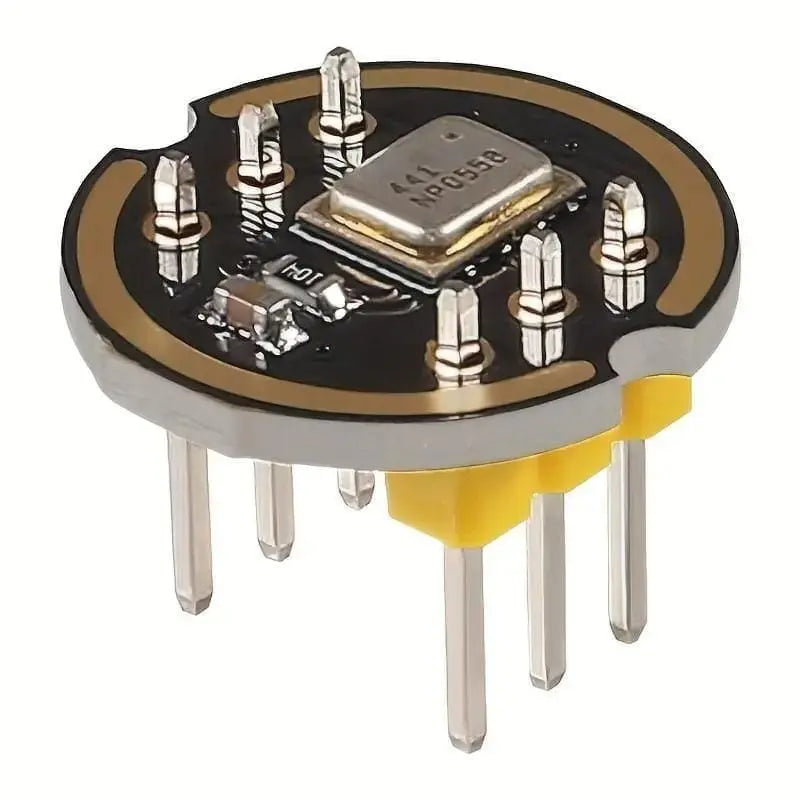

Module INMP441 Microphone Numérique avec Interface I2S

 1. Présentation générale

Le INMP441 est un microphone numérique MEMS haute précision qui permet de capter le son et de le transmettre directement sous forme numérique via le protocole I2S(Inter-IC Sound).

Contrairement aux microphones analogiques, il ne nécessite pas de conversion analogique/numérique externe, ce qui améliore :

•  la qualité du son
•  la réduction du bruit
•  la stabilité du signal

Il est très utilisé avec :

• ESP32
• Arduino
• Raspberry Pi
• systèmes de reconnaissance vocale et IoT

 2. Principe de fonctionnement

Le module fonctionne en capturant les vibrations sonores via une membrane MEMS, puis :

1. Le son est converti en signal électrique interne
2. Un convertisseur ADC intégré transforme le signal en données numériques
3. Les données sont envoyées via le bus I2S

 Résultat : un flux audio numérique propre et stable.

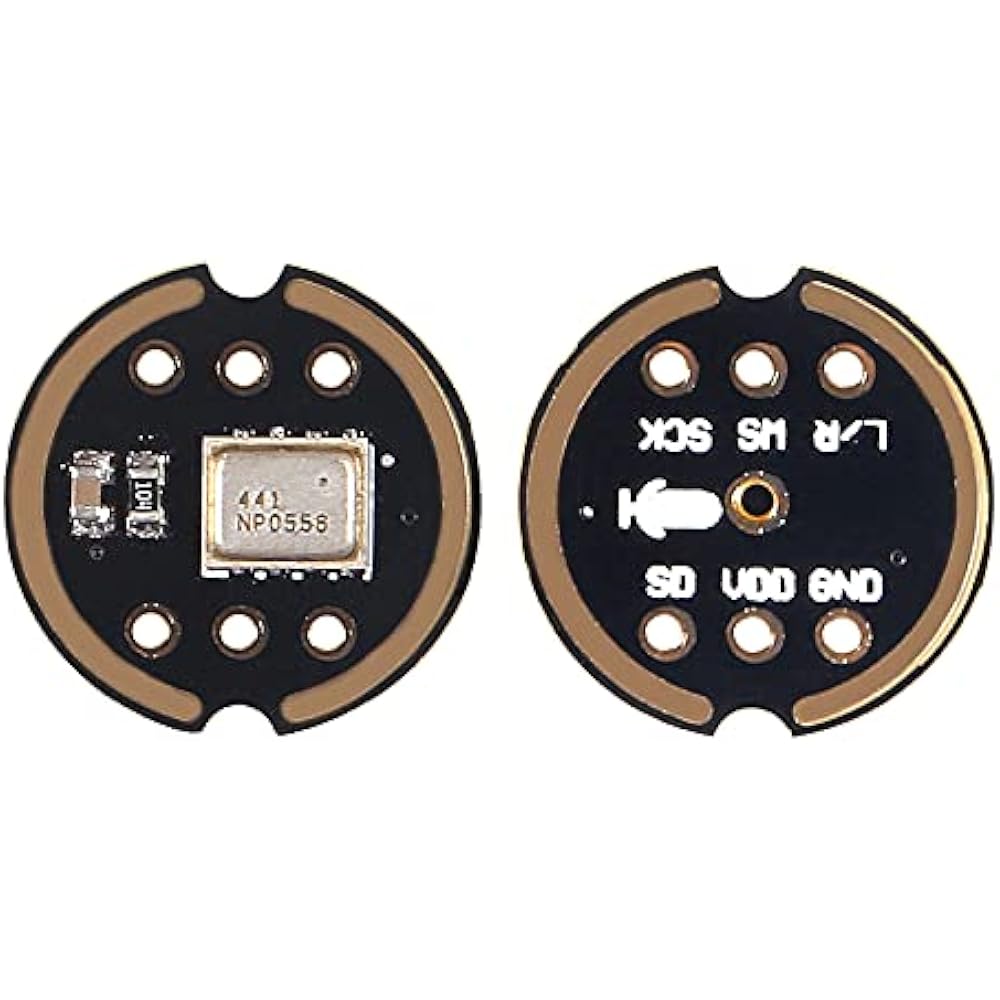

 3. Interface et broches

Le module INMP441 utilise l’interface I2S avec généralement 5 broches :

• VDD → alimentation (1.8V à 3.3V, souvent 3.3V)
• GND → masse
• SCK (BCLK) → horloge bit (Bit Clock)
• WS (LRCLK) → sélection canal gauche/droite
• SD (DOUT) → sortie données audio numériques
• L/R (optionnel) → sélection du canal (Left/Right)

4. Caractéristiques techniques

•  Type : microphone MEMS numérique
•  Interface : I2S
•  Résolution : 24 bits
•  Fréquence d’échantillonnage : jusqu’à ~48 kHz (selon contrôleur)
•  Tension : 1.8V à 3.3V
•  Rapport signal/bruit : élevé (~61 dB typique)
•  Consommation : très faible (~1 mA)
•  Directivité : omnidirectionnelle

 5. Qualité audio

Le INMP441 offre :

• son clair et précis
•  faible bruit de fond
•  bonne sensibilité aux voix humaines
•  réduction des interférences électromagnétiques

Idéal pour la capture vocale et les projets IA audio.

6. Compatibilité

Le module est compatible avec :

• ESP32 (meilleur choix)
• ESP8266 (limité)
• Raspberry Pi
• Microcontrôleurs avec support I2S

 Arduino UNO seul n’est pas adapté sans librairies avancées et limitations mémoire.

7. Applications principales

•  reconnaissance vocale (Voice control)
•  assistants vocaux (type Alexa DIY)
•  IoT audio monitoring
•  enregistrement numérique
•  systèmes smart home
•  analyse sonore et détection de bruit

8. Avantages

• Qualité audio numérique élevée
• Aucun besoin d’amplificateur externe
• Très faible bruit
• Interface simple (I2S)
• Compatible avec ESP32 pour projets IA

 9. Points importants

• Fonctionne uniquement en 3.3V
• Nécessite un microcontrôleur avec support I2S
• Le câblage doit respecter les lignes d’horloge (SCK/WS)
• Ne fonctionne pas comme un micro analogique classique

10. Résumé simple

Le INMP441 est un microphone numérique MEMS utilisant le protocole I2S, permettant de capturer un son propre et précis directement en format numérique, idéal pour les projets ESP32 et IoT audio.
