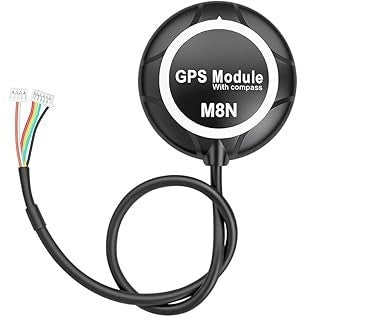

Module GPS Ublox NEO-M8N

1. Présentation générale

Le module GPS Ublox NEO-M8N est un récepteur GNSS haute précision utilisé pour déterminer la position, la vitesse et l’heure d’un objet.

 Il est très utilisé dans :

•  drones (APM, PX4, Pixhawk)
•  robotique mobile
•  tracking GPS
•  projets Arduino / ESP32
• systèmes de navigation

 2. Technologie GNSS (GPS multi-systèmes)

Le NEO-M8N ne se limite pas au GPS classique.

 Il supporte plusieurs constellations satellites :

•  GPS (USA)
•  GLONASS (Russie)
•  BeiDou (Chine)
•  Galileo (Europe)
•  SBAS (correction de précision)

✔ Cela permet une meilleure précision et un fix plus rapide.

3. Caractéristiques techniques principales

•  Type : module GNSS 72 canaux
•  Précision : environ 2 à 2.5 m CEP
•  Sensibilité :
  • tracking : jusqu’à -167 dBm
•  Taux de mise à jour :
  • jusqu’à 10 Hz (voire plus selon configuration)
•  Cold start : ~26 secondes
•  Hot start : ~1 seconde

 4. Interface de communication

Le module communique avec un microcontrôleur via :

•  UART (le plus courant)
•  I2C (selon configuration)
•  SPI (sur certaines versions)

 Données envoyées en format :

• NMEA (texte GPS)
• UBX (format propriétaire u-blox)

 5. Alimentation

• Tension : 2.7V à 3.6V
•  Consommation : ~20 à 30 mA
•  Très faible consommation pour usage continu

 6. Précision et performance

•  précision horizontale : ~2 m
•  meilleure performance en extérieur dégagé
•  amélioration si multi-GNSS activé
•  très stable pour drones et navigation

 7. Antenne

•  compatible antenne active ou passive
•  souvent livré avec antenne céramique externe
•  meilleure réception en extérieur ou sur drone

 8. Brochage (PINOUT)

Généralement 4 à 6 pins :

•  VCC : alimentation
•  GND : masse
•  TX : sortie données GPS
•  RX : configuration / entrée
• PPS (optionnel) : signal de précision temps

 9. Applications principales

•  drones (navigation + retour automatique)
•  suivi GPS (tracking véhicule)
•  robots autonomes
•  stations météo
• projets IoT géolocalisation

 10. Avantages

• ✔ très bonne précision
• ✔ support multi-GNSS
• ✔ compatible Arduino / ESP32
• ✔ rapide à fixer les satellites
• ✔ standard dans les drones professionnels

 11. Résumé

 Le NEO-M8N GPS module est un récepteur GPS avancé capable de se connecter à plusieurs systèmes satellites pour offrir une position rapide, stable et précise, très utilisé dans les drones et projets électroniques.
