Module Émetteur Récepteur LoRa RFM95W 868MHz longue portée

1. Présentation générale

Le RFM95W 868MHz est un module de communication sans fil basé sur la technologie LoRa (Long Range).

 Il permet :

•  l’émission et la réception de données à longue distance
•  une très faible consommation d’énergie
•  une communication fiable même en environnement bruyant

Il est utilisé dans :

•  objets connectés (IoT)
•  réseaux de capteurs
•  systèmes industriels
•  agriculture intelligente
•  domotique

 2. Principe de fonctionnement (LoRa)

Le module utilise la modulation LoRa (chirp spread spectrum) :

1. Les données sont envoyées par un microcontrôleur (Arduino, ESP32…)
2. Le module transforme les données en signal radio longue portée
3. Le récepteur capte le signal et le reconvertit en données numériques

 Avantage principal :
✔ communication longue distance avec très peu d’énergie

 3. Caractéristiques radio

•  Fréquence : 868 MHz (bande ISM européenne)
•  Puissance d’émission : jusqu’à +20 dBm (100 mW)
•  Sensibilité : jusqu’à -139 dBm
•  Portée : plusieurs kilomètres (selon antenne et environnement)
•  Débit : jusqu’à ~300 kbps (variable selon configuration)
•  Très bonne résistance aux interférences

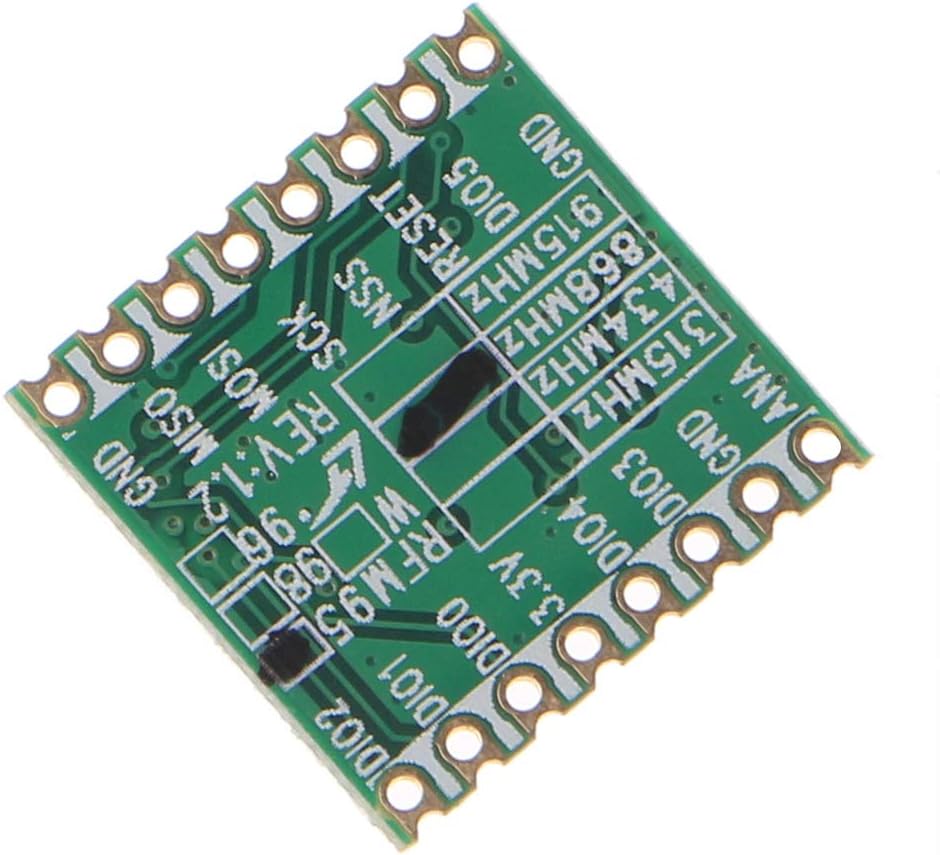

 4. Interface et broches

Le module communique via SPI :

• MISO → données vers microcontrôleur
• MOSI → données vers module
• SCK → horloge SPI
• NSS/CS → sélection du module
• RST → reset du module
• DIO0/DIO1 → interruptions (réception/transmission)
• VCC → alimentation (1.8V à 3.7V, généralement 3.3V)
• GND → masse

 Important :
 Ce module fonctionne uniquement en 3.3V (pas 5V)

 5. Caractéristiques techniques

•  Type : transceiver LoRa (émission + réception)
•  Tension : 1.8V – 3.7V
•  Consommation :
  • RX : ~10 mA
  • TX : ~120 mA max
  • Sleep : très faible (µA)
•  Modulations :
  • LoRa
  • FSK / GFSK
  • MSK / GMSK
  • OOK

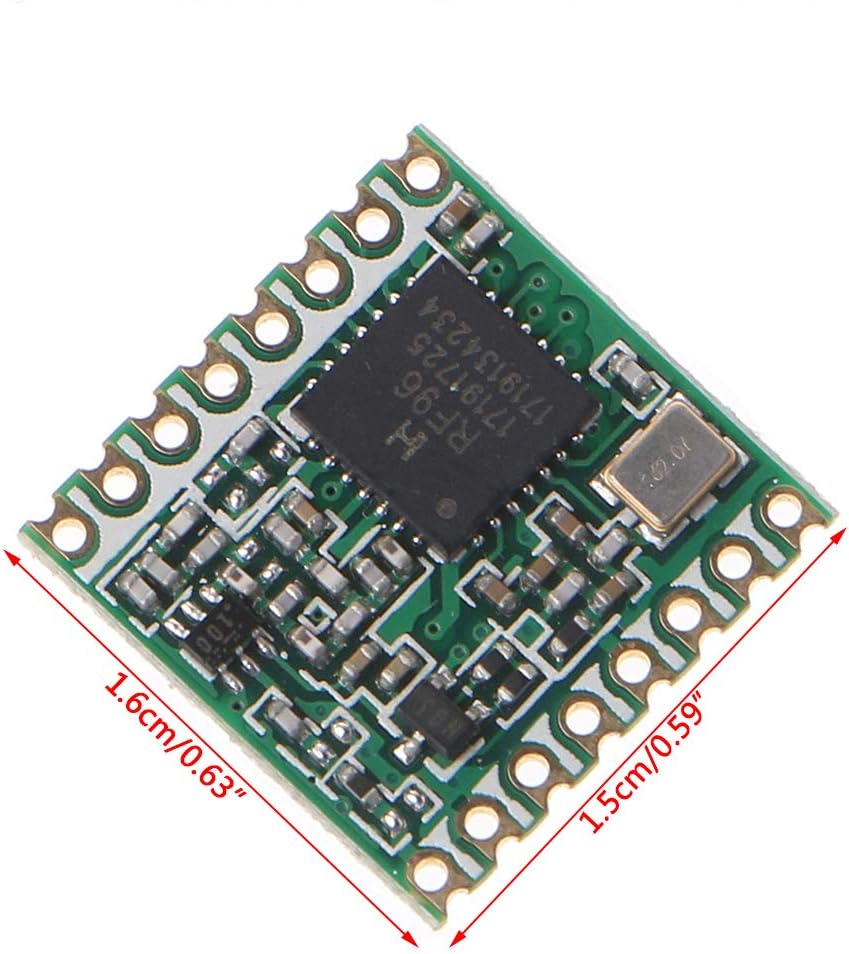

• Taille compacte (~16 × 16 mm)

 6. Performances de communication

•  Très longue portée (jusqu’à plusieurs km)
•  Bonne pénétration à travers obstacles (murs, bâtiments)
•  Très faible sensibilité au bruit radio
•  Très bon “link budget” (qualité de liaison)

 7. Compatibilité

Compatible avec :

• ESP32  (très utilisé)
• Arduino UNO / MEGA
• STM32
• Raspberry Pi

nécessite une bibliothèque LoRa ou SX127x

 8. Applications principales

•  réseaux IoT longue distance
•  agriculture connectée
•  monitoring industriel
•  systèmes d’alarme sans fil
•  tracking GPS basse consommation
•  domotique avancée

 9. Avantages

• ✔ Très longue portée
• ✔ Très faible consommation
• ✔ Haute sensibilité
• ✔ Communication stable
• ✔ Facile à intégrer via SPI

10. Résumé

Le RFM95W 868MHz est un module radio LoRa longue portée qui permet de transmettre des données sur plusieurs kilomètres avec une très faible consommation, idéal pour les projets IoT et embarqués.
