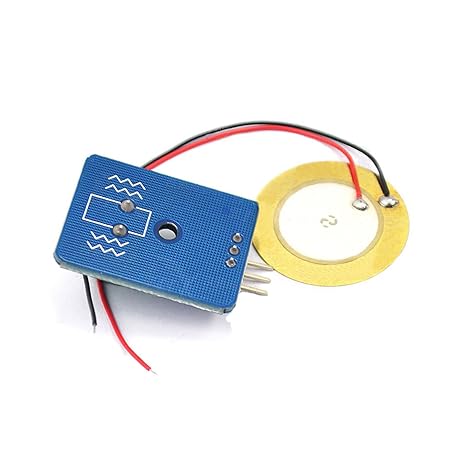

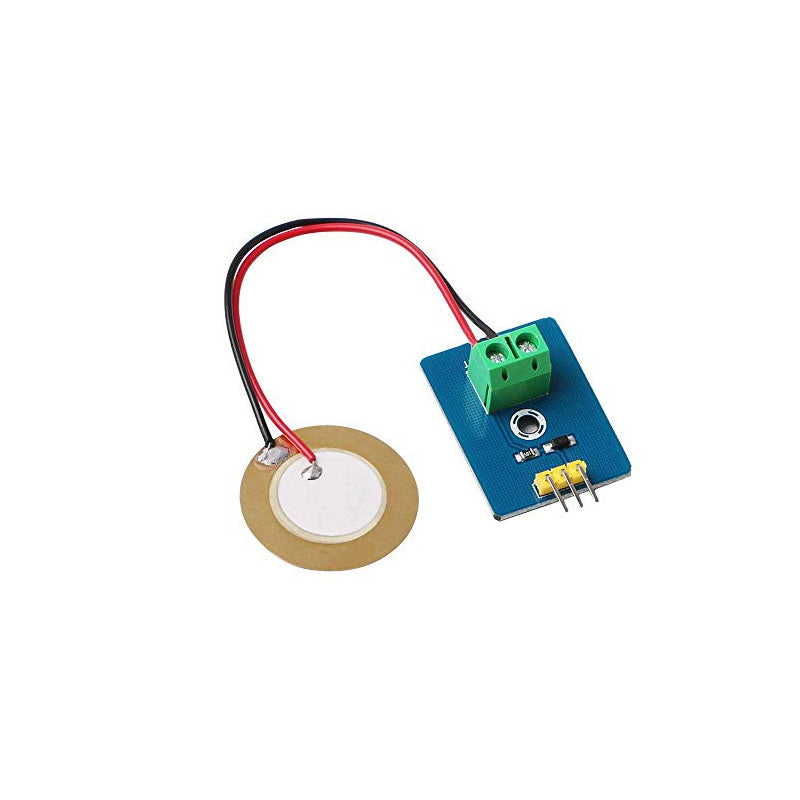

Module de capteur de Vibration piézo-électrique avec sortie analogique

1. Présentation générale

Le module capteur de vibration piézoélectrique à sortie analogique est un capteur électronique conçu pour détecter :

•  les vibrations
•  les chocs
•  les impacts mécaniques
•  les mouvements sur une surface

Il est basé sur un disque piézoélectrique (PZT) qui transforme une vibration mécanique en signal électrique analogique.

Il est très utilisé dans les projets :

• Arduino / ESP32
• systèmes d’alarme
• robotique
• détection de choc ou intrusion

 2. Principe de fonctionnement

Le capteur fonctionne grâce à l’effet piézoélectrique :

1. Une vibration ou un choc agit sur le disque piézo
2. Le matériau piézoélectrique génère une tension électrique
3. Cette tension est traitée par un petit circuit intégré
4. Le module sort un signal analogique proportionnel à l’intensité des vibrations

Plus la vibration est forte → plus le signal est élevé

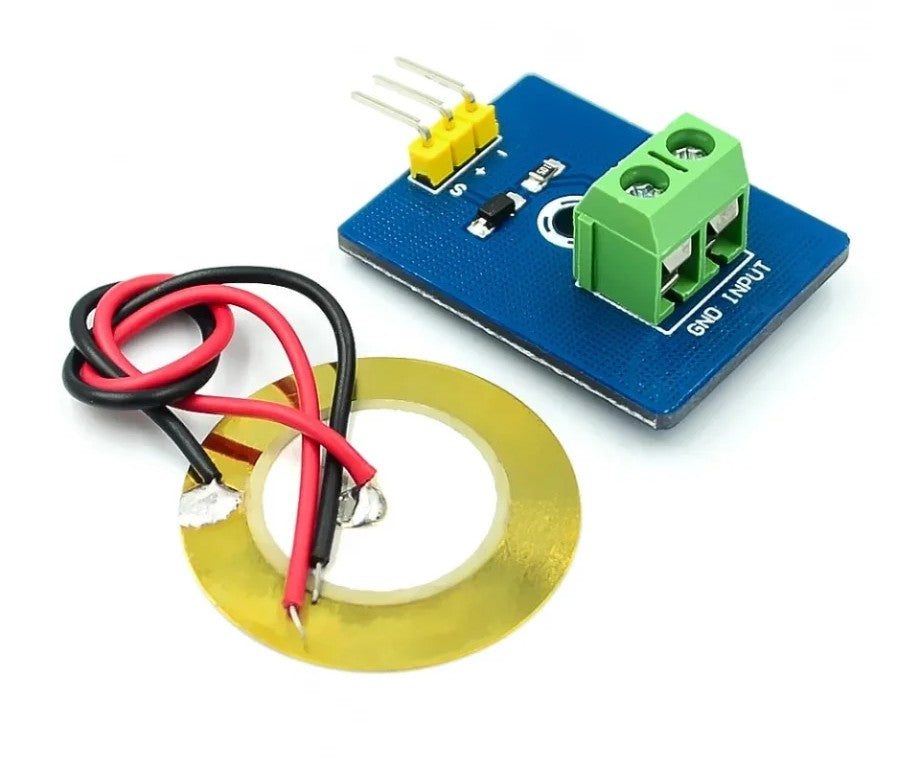

 3. Brochage du module

Le module possède généralement 3 broches principales :

• VCC → alimentation (3.3V à 5V)
• GND → masse
• A0 / OUT → sortie analogique du signal

Le signal peut être lu directement par une entrée analogique d’un microcontrôleur.

 4. Caractéristiques techniques

•  Tension de fonctionnement : 3.3V – 5V
•  Consommation : très faible (< 1 mA)
•  Sortie : analogique
•  Capteur : disque piézoélectrique
•  Dimensions : compact (~3 cm)
•  Température de fonctionnement : environ -10°C à +70°C
•  Sensibilité : élevée aux chocs et vibrations légères

 5. Type de signal

• Sortie analogique variable
• Le signal dépend de :
  • intensité du choc
  • fréquence de vibration
  • matériau sur lequel il est fixé

 Ce n’est pas un signal numérique ON/OFF, mais une valeur continue.

6. Applications principales

Ce capteur est utilisé dans plusieurs domaines :

•  systèmes d’alarme anti-intrusion
•  robotique (détection de choc)
•  surveillance de machines
•  projets IoT
•  détection de mouvement ou vibration sur objets
•  déclenchement d’événements (tap, impact)

 7. Avantages

• Très simple à utiliser
• Compatible Arduino / ESP32
• Faible consommation d’énergie
• Très sensible aux vibrations
• Coût faible
• Pas besoin de composants complexes

8. Résumé

Le module de vibration piézo-électrique analogique est un capteur simple qui transforme les vibrations et chocs mécaniques en un signal analogique, facilement exploitable par un microcontrôleur comme Arduino ou ESP32.
