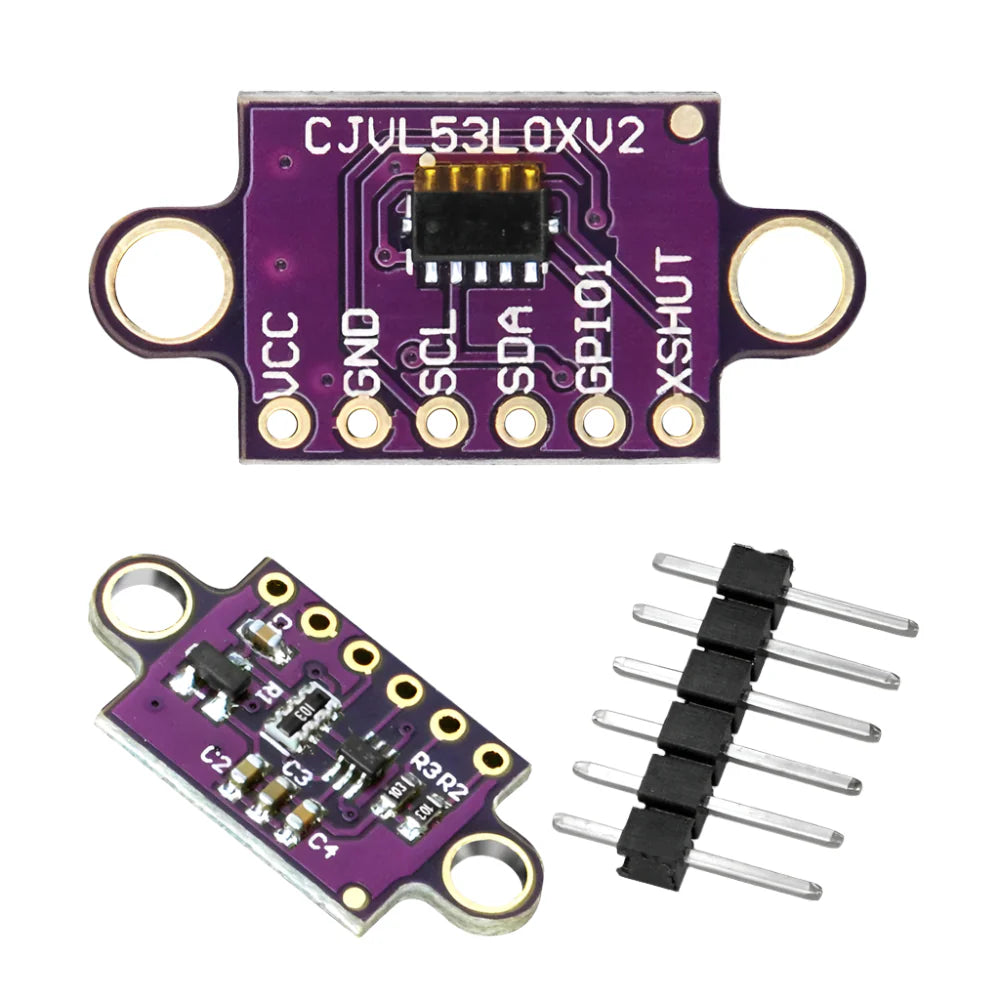

Module Capteur de Distance Laser CJVL53L0X V2 basé sur la technologie ToF (I2C / PWM)

 1. Présentation générale

Le CJVL53L0X V2 est un capteur de distance basé sur la technologie ToF (Time of Flight), c’est-à-dire “temps de vol”.

 Il utilise un laser infrarouge invisible (940 nm) pour mesurer la distance entre le capteur et un objet avec une grande précision.

Il est utilisé dans :

•  robotique (évitement d’obstacles)
•  mesure de distance précise
•  domotique (détection de présence)
•  systèmes intelligents embarqués

 2. Principe de fonctionnement (ToF)

Le capteur fonctionne ainsi :

1. Le module envoie une impulsion laser invisible
2. Le faisceau rebondit sur l’objet
3. Le capteur mesure le temps que met la lumière pour revenir
4. Il calcule la distance automatiquement

 Formule logique :

• distance = (vitesse de la lumière × temps de retour) / 2

✔ Résultat : mesure très précise, même sur petites distances

 3. Technologie utilisée

•  Type : laser VCSEL 940 nm (invisible, Classe 1 sécurisée)
•  Capteur : STMicroelectronics VL53L0X
•  Traitement interne : calcul numérique intégré
•  Mesure directe (pas besoin d’ultrason ou IR analogique)

 4. Interface et broches

Le module communique principalement via I2C :

 Broches principales :

• VCC → alimentation (3.3V à 5V selon module)
• GND → masse
• SDA → données I2C
• SCL → horloge I2C

 Broches optionnelles :

• XSHUT → activation/désactivation du capteur
• INT → interruption (détection événement)

 supportent aussi PWM, mais I2C est le mode principal.

 5. Caractéristiques techniques

•  Plage de mesure : 3 cm à 2 m
•  Précision : environ ±3%
•  Fréquence de mesure : jusqu’à ~50 Hz
•  Tension : 3.3V – 5V (avec régulation intégrée)
•  Interface : I2C (principal)
•  Laser : 940 nm invisible (Classe 1)
•  Consommation : très faible (~20 mA actif)
•  Taille : petit module compact (~25 × 13 mm)

 6. Améliorations de la version V2

La version V2 du GY-VL53L0X apporte :

• ✔ meilleure stabilité du signal
• ✔ PCB amélioré (moins de bruit)
• ✔ meilleure précision en environnement réel
• ✔ pull-up I2C intégrés
• ✔ plus compatible avec ESP32 / Arduino

7. Compatibilité

Compatible avec :

• ESP32 (recommandé )
• Arduino UNO / MEGA
• STM32
• Raspberry Pi

 8. Applications principales

•  évitement d’obstacles robot
•  robots autonomes
•  mesure de distance précise
•  détection de présence intelligente
•  capteurs IoT
•  navigation et positionnement

 9. Avantages

• Très précis pour courtes distances
• Ne dépend pas de la couleur de l’objet
• Petit et facile à intégrer
• Fonctionne dans différents environnements lumineux
• Meilleur que les capteurs ultrasoniques classiques

 10. Résumé

Le CJVL53L0X V2 est un capteur laser de distance très précis utilisant la technologie ToF, qui mesure la distance jusqu’à 2 mètres via I2C, idéal pour la robotique et les projets ESP32.
