Module capteur de courant et tension I2C INA219 (CJMCU-219) – Surveillance d’alimentation bidirectionnelle

Réf. INA219

12.800 DT

Gagnez 12 points de fidélité avec cet article. En savoir plus

Disponible à la commande

Un projet ou une quantité importante ? Contactez-nous

Détails du produit

Présentation générale

Le module INA219 est un capteur électronique permettant de mesurer :

  •  le courant (A)
  •  la tension (V)
  •  la puissance (W)

👉 Il est très utilisé dans :

  • projets Arduino / ESP32
  • systèmes IoT
  • gestion de batterie
  • électronique embarquée

C’est un capteur numérique précis avec communication I2C.


 2. Principe de fonctionnement

Le module fonctionne grâce à :

🔸 Résistance shunt (R100)

  • Valeur : 0.1 Ω
  • Sert à mesurer une petite chute de tension

👉 Le courant est calculé avec la loi d’Ohm


🔸 Circuit intégré INA219

  • Amplifie le signal
  • Convertit en numérique via un ADC 12 bits
  • Envoie les données via I2C

🔸 Mesures réalisées

  • Tension bus (0 → 26V)
  • Tension shunt
  • Courant
  • Puissance

👉 Tout est calculé automatiquement par le capteur


 3. Caractéristiques techniques

 Mesures

  • Courant : jusqu’à ±3.2 A
  • Résolution : 0.8 mA
  • Tension max : 26 V DC

Alimentation

  • Tension : 3V à 5.5V
  • Compatible :
    • Arduino (5V)
    • ESP32 (3.3V)

 Communication

  • Interface : I2C
  • Pins :
    • SDA (données)
    • SCL (horloge)

Conversion

  • ADC : 12 bits
  • Moyennage possible (jusqu’à 128 échantillons)

 Mesure bidirectionnelle

👉 Peut mesurer :

  • courant entrant
  • courant sortant

 4. Description des broches (Pinout)

 Alimentation

  • VCC → alimentation (3.3V / 5V)
  • GND → masse

 Communication I2C

  • SDA → données
  • SCL → horloge

 Mesure

  • VIN+ → entrée positive
  • VIN- → entrée négative

👉 Le courant passe entre VIN+ et VIN-


 Configuration (sur la carte)

  • A0 / A1 → sélection adresse I2C

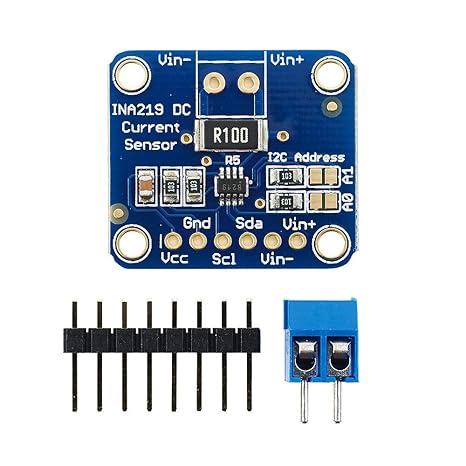

 5. Analyse de ton image

Dans ton image on voit :

✔️ Module principal

  • PCB bleu avec :
    • puce INA219 (au centre)
    • résistance marquée R100

✔️ Bornier vert

  • Permet connecter facilement :
    • alimentation ou charge

✔️ Header pins

  • Broches à souder pour connexion à :
    • ESP32
    • Arduino

 6. Avantages

✔ Haute précision
✔ Mesure tension + courant + puissance
✔ Communication simple (I2C)
✔ Compatible avec beaucoup de microcontrôleurs
✔ Mesure côté positif (high-side)


7. Inconvénients

❌ Limité à ~3.2A (avec résistance standard)
❌ Pas isolé électriquement
❌ Sensible au bruit si mauvais câblage


 8. Applications typiques

  •  Surveillance batterie
  •  Analyse consommation d’un circuit
  •  Systèmes solaires
  •  Chargeurs intelligents
  •  Monitoring énergétique

 9. Exemple d’utilisation

👉 Avec une carte comme ESP32-C3 :

  • connecter :
    • VCC → 3.3V
    • GND → GND
    • SDA → GPIO (ex: 4)
    • SCL → GPIO (ex: 5)

👉 puis lire :

  • courant
  • tension
  • puissance en temps réel

Le module INA219 est :

👉 un capteur très puissant pour mesurer l’énergie électrique
👉 simple à utiliser grâce au protocole I2C
👉 idéal pour les projets IoT et embarqués
