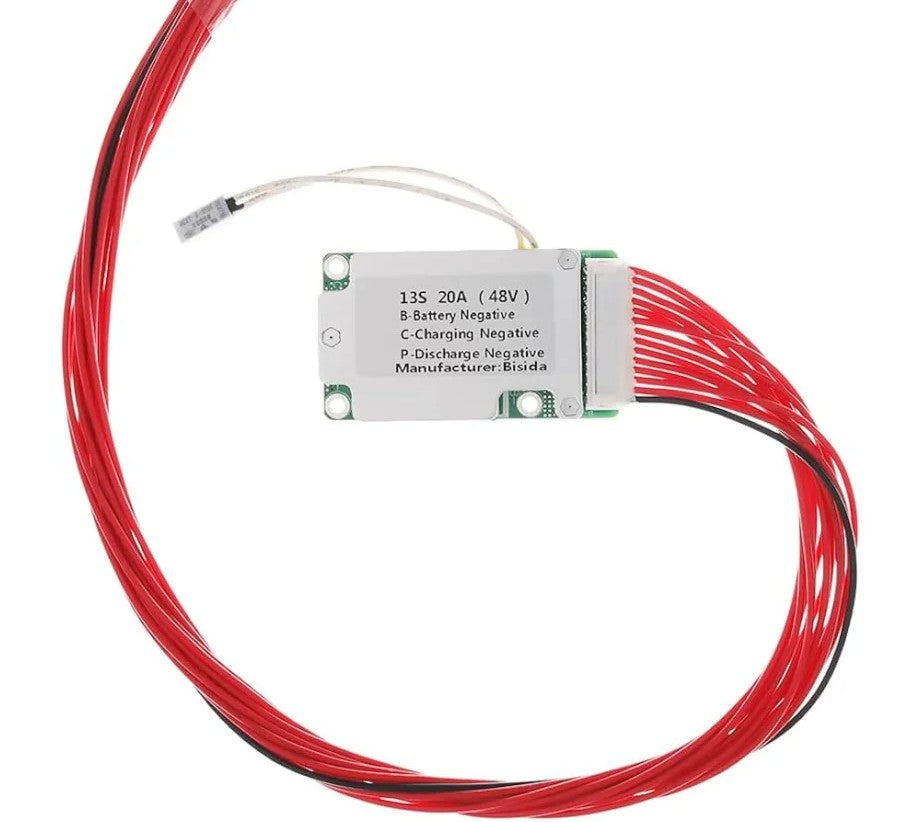

Module BMS PCB 13S 48V 20A pour batterie lithium

1. Présentation générale

Le BMS 13S 48V 20A est un système de gestion de batterie (Battery Management System) destiné aux packs de batteries lithium-ion composés de 13 cellules en série (13S).

 Il est utilisé pour protéger et gérer des batteries 48V dans :

•  vélos électriques
•  trottinettes électriques
•  batteries DIY 18650
•  systèmes de stockage d’énergie

 2. Rôle principal du BMS

Le BMS agit comme un cerveau de sécurité et de contrôle de la batterie :

 Fonctions principales :

•  Protection contre surcharge (overcharge)
•  Protection contre décharge profonde
• Protection contre court-circuit
•  Protection contre surintensité
•  Équilibrage des cellules (balancing)

3. Configuration électrique

• Type de batterie : Lithium-ion / Lithium-polymer
• Configuration : 13S (13 cellules en série)
•  Tension nominale : 48V
•  Tension max de charge : 54.6V (4.2V × 13)

 Chaque groupe de cellules est surveillé individuellement pour éviter les déséquilibres.

 4. Caractéristiques électriques

•  Courant continu : 20A
•  Courant de pointe : jusqu’à 40–60A
•  Courant de charge max : 20A
•  Consommation de veille : très faible (µA à mA)

5. Fonction d’équilibrage (Balancing)

Le BMS inclut un système d’équilibrage passif :

•  Égalise la tension entre les 13 cellules
•  Décharge légèrement les cellules trop chargées
•  Améliore la durée de vie de la batterie
•  Évite les déséquilibres dangereux

 6. Brochage et connexions

Le module possède :

• B- → pôle négatif batterie
• B+ → pôle positif batterie
• P- → sortie vers charge/chargeur
• C- → charge séparée
•  fils d’équilibrage → 13 connexions (une par groupe de cellules)

7. Protections intégrées

Surtension :

• Coupure vers 4.25V par cellule

 Sous-tension :

• Coupure vers 2.8V par cellule

 Court-circuit :

• Arrêt instantané (protection MOSFET)

 Température :

• Protection thermique sur certains modèles

 8. Applications principales

•  batteries 48V pour vélos électriques
•  trottinettes électriques
•  packs 18650 DIY
•  stockage solaire basse puissance
•  projets électroniques haute énergie

 9. Avantages

• ✔ protège totalement la batterie
• ✔ améliore la durée de vie des cellules
• ✔ simple à intégrer dans un pack 13S
• ✔ gestion automatique de l’équilibrage
• ✔ adapté aux systèmes 48V standard

 10. Points importants

•  Doit être utilisé uniquement avec 13 cellules en série
•  Mauvais câblage peut endommager le BMS ou la batterie
•  Le courant 20A limite la puissance du système
•  Nécessite un montage précis des fils d’équilibrage

11. Résumé

Le BMS 13S 48V 20A est une carte électronique qui protège et équilibre une batterie lithium 48V, en contrôlant la charge, la décharge et la sécurité globale du pack.
