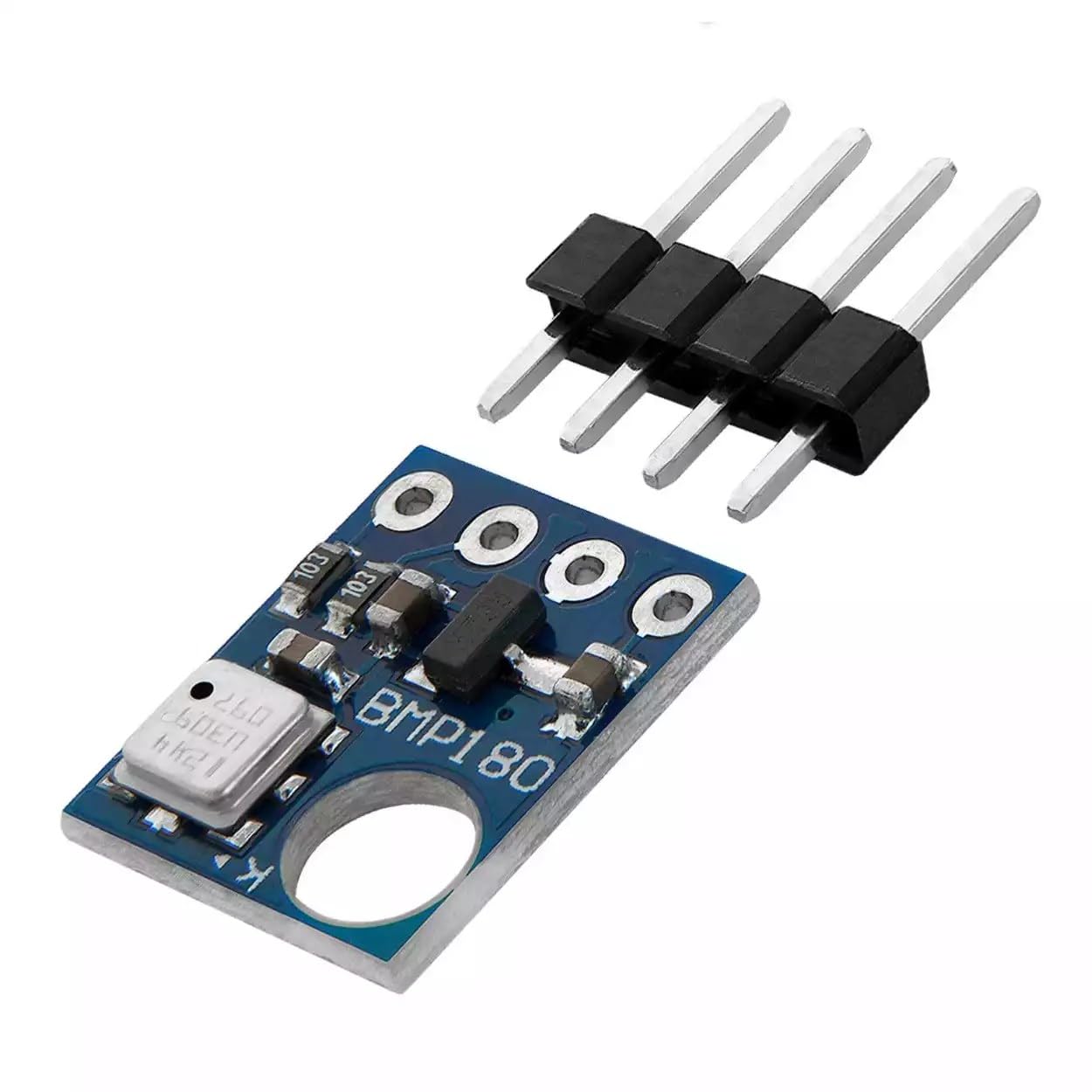

Module BMP180 GY-68 capteur de pression barométrique

Réf. BMP180 GY-68

9.500 DT

Gagnez 9 points de fidélité avec cet article. En savoir plus

Disponible à la commande

Un projet ou une quantité importante ? Contactez-nous

Recommandés avec ce produit

Consommables et accessoires utiles pour ce type de produit. Vérifiez la fiche de chaque article avant l'achat.

Total de la sélection : 57.100 DT

Détails du produit

 1. Présentation générale

Le BMP180 est un capteur numérique de pression atmosphérique très précis, conçu par Bosch.
Il permet de mesurer :

  •  la température
  •  la pression atmosphérique
  •  l’altitude estimée (calculée à partir de la pression)

Il est largement utilisé dans :

  • Arduino / ESP32 / Raspberry Pi
  • Stations météo
  • Drones et robots
  • Projets IoT et navigation

 2. Principe de fonctionnement

Le BMP180 fonctionne avec un capteur piézorésistif :

  • La pression de l’air déforme une membrane interne
  • Cette déformation change une résistance électrique
  • Le signal est converti en valeur numérique par un convertisseur ADC
  • Le capteur applique une calibration interne (EEPROM) pour corriger les erreurs

 Résultat : une mesure précise et déjà compensée.




 3. Interface et communication

Le module utilise une communication simple :

 Interface :

  • I2C (2 fils : SDA + SCL)

 Adresse I2C :

  • Généralement 0x77

 Avantages :

  • Peu de fils nécessaires
  • Facile à connecter à Arduino / ESP32
  • Compatible avec la plupart des microcontrôleurs

 4. Alimentation électrique

  • Tension : 1.8 V à 3.6 V
  • Certains modules incluent un régulateur → peuvent accepter 5V (Arduino)

 Important :

  • Le capteur lui-même est en 3.3V
  • Toujours vérifier si ton module a un régulateur intégré

 5. Plage de mesure

Pression atmosphérique :

  • 300 hPa à 1100 hPa
  • Correspond environ à :
    • -500 m sous le niveau de la mer
    • jusqu’à +9000 m d’altitude

 Température :

  • Mesurée pour compenser la pression

 6. Performances et précision

  • Très faible bruit : jusqu’à 0.02 hPa
  • Haute résolution (selon mode)
  • Capteur calibré en usine (EEPROM interne)
  • Bonne stabilité pour projets météo

 7. Calcul de l’altitude

Le BMP180 ne mesure pas directement l’altitude.

 Il utilise la pression pour estimer la hauteur :

  • Pression ↑ → altitude ↓
  • Pression ↓ → altitude ↑

C’est utilisé pour :

  • drones
  • stations météo
  • navigation GPS assistée

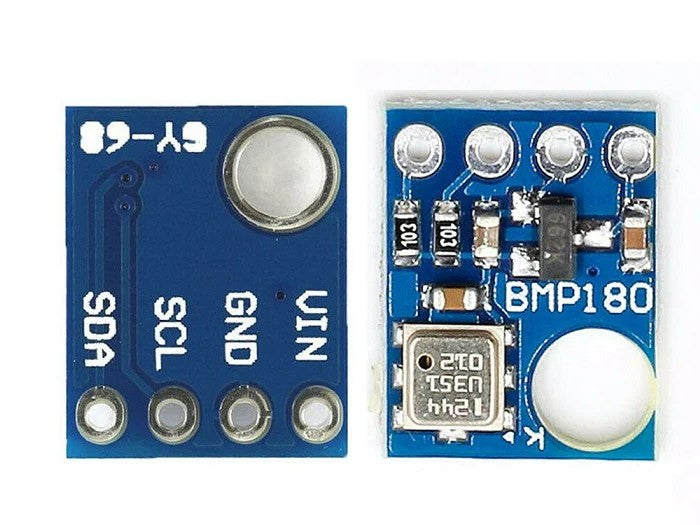

 8. Brochage du module

Généralement 4 à 6 pins :

  • VCC (alimentation)
  • GND (masse)
  • SDA (données I2C)
  • SCL (horloge I2C)

Parfois :

  • 3.3V pin séparé
  • régulateur intégré

 9. Avantages du BMP180

✔ Très faible consommation
✔ Compact et léger
✔ Facile à utiliser avec Arduino
✔ Bonne précision pour projets scolaires et IoT
✔ Calibration intégrée (pas besoin de réglage complexe)


 10. Utilisation typique

  • Station météo DIY
  • Détection d’altitude pour drone
  • Mesure de pression atmosphérique
  • Projets Arduino éducatifs

Résumé

Le BMP180 est un capteur I2C compact qui mesure la pression atmosphérique et la température avec une bonne précision, utilisé surtout pour calculer l’altitude dans les projets électroniques.
