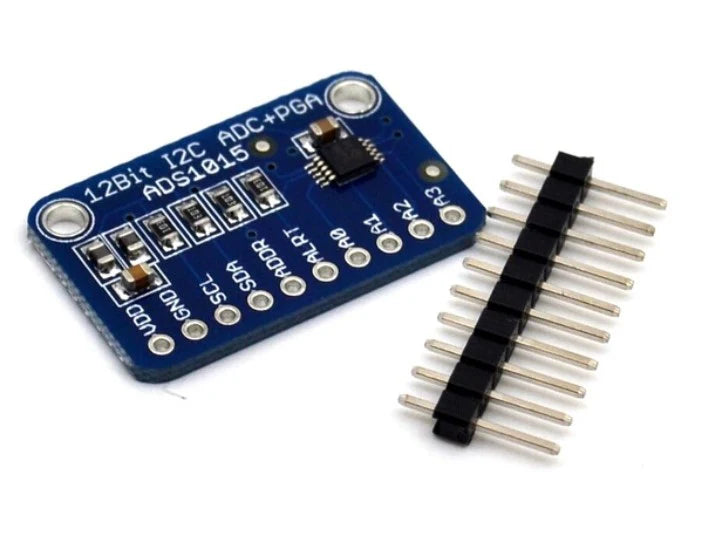

Module ADS1015 12 bits I2C – Convertisseur analogique 4 voies avec amplificateur de gain programmable

Réf. ADS1015

18.000 DT

Gagnez 18 points de fidélité avec cet article. En savoir plus

Disponible à la commande

Un projet ou une quantité importante ? Contactez-nous

Détails du produit

1. Présentation générale

Le module ADS1015 ADC Module est un convertisseur analogique-numérique (ADC) permettant de transformer des signaux analogiques en données numériques exploitables par un microcontrôleur.

👉 Il est particulièrement utile lorsque :

  • le microcontrôleur n’a pas d’entrée analogique
  • ou que la précision interne est insuffisante

💡 Exemple : avec ESP32, Arduino, Raspberry Pi


 2. Fonction principale

Le ADS1015 permet de :

  • Lire des signaux analogiques (capteurs)
  • Convertir en valeurs numériques 12 bits
  • Transmettre les données via I2C

👉 Résultat : mesures précises avec seulement 2 fils (SDA + SCL)


 3. Caractéristiques techniques

 Conversion analogique-numérique

  • Résolution : 12 bits (4096 niveaux)
  • Fréquence d’échantillonnage : jusqu’à 3.3 kSPS

 Entrées analogiques

  • 4 entrées simples (single-ended)
  • ou 2 entrées différentielles

👉 Permet de mesurer :

  • tension simple (ex: capteur)
  • différence de tension (mesure précise)

 Interface

  • Communication : I2C
  • Adresses disponibles : 0x48 à 0x4B

👉 Jusqu’à 4 modules sur le même bus


 Alimentation

  • Tension : 2.0V à 5.5V
  • Compatible :
    • Arduino (5V)
    • ESP32 (3.3V)

 Consommation

  • Très faible : ~150 µA
    👉 Idéal pour systèmes sur batterie

 4. Amplificateur de gain programmable (PGA)

Le module intègre un PGA (Programmable Gain Amplifier) :

  • Gain ajustable jusqu’à ×16
  • Permet :
    • amplifier les signaux faibles
    • améliorer la précision

👉 Exemple :

  • capteur basse tension → amplification → lecture plus précise

 5. Fonctionnalités avancées

 Référence interne

  • Référence de tension stable intégrée
  • Pas besoin de circuit externe

 Modes de fonctionnement

  • Mode continu
  • Mode mono-coup (économie d’énergie)

 Comparateur intégré

  • Permet :
    • détection de seuil
    • génération d’alertes

Multiplexeur interne

  • Sélection automatique des entrées analogiques

 6. Brochage (Pinout)

 Alimentation

  • VDD → alimentation
  • GND → masse

 I2C

  • SCL → horloge
  • SDA → données

 Entrées analogiques

  • A0, A1, A2, A3 → entrées analogiques

 Configuration

  • ADDR → sélection adresse I2C

 7. Avantages

✔ Haute précision (12 bits)
✔ 4 entrées analogiques
✔ Interface I2C simple
✔ Faible consommation
✔ Amplificateur intégré
✔ Compatible multi-plateformes


 8. Inconvénients

❌ Moins précis que ADS1115 (16 bits)
❌ Limité à signaux basse fréquence
❌ Nécessite configuration logicielle


 9. Applications typiques

  •  Lecture de capteurs analogiques
  •  Surveillance de tension
  •  Acquisition de données
  •  Robotique
  •  Domotique
  •  Mesures électriques

 10. Exemple d’utilisation

👉 Avec une carte comme ESP32-C3 :

Connexion :

  • VDD → 3.3V
  • GND → GND
  • SDA → GPIO (ex: 4)
  • SCL → GPIO (ex: 5)

👉 Lecture :

  • capteurs analogiques multiples
  • tensions précises

 11. Conclusion

Le module ADS1015 est :

👉 un excellent ADC externe
👉 simple à utiliser
👉 idéal pour améliorer la précision des mesures analogiques

Il est particulièrement recommandé pour :

  • projets IoT
  • systèmes embarqués
  • applications nécessitant plusieurs entrées analogiques
