1. Présentation générale

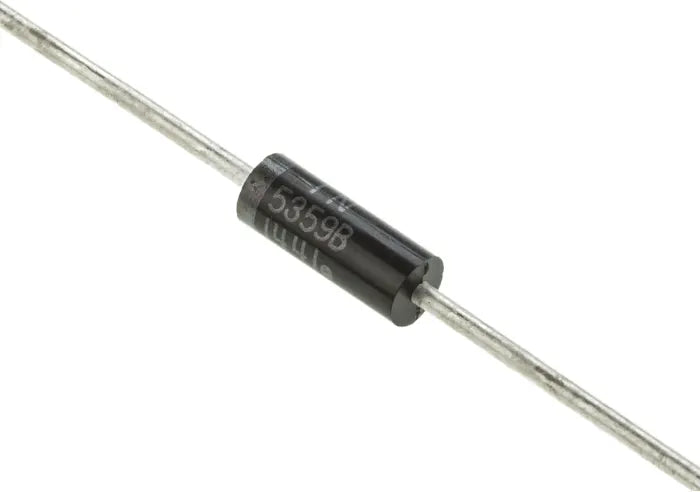

La 1N5359B est une diode Zener de puissance utilisée pour la régulation et la protection de tension dans les circuits électroniques.

Elle maintient une tension stable d'environ 24 volts lorsqu'elle fonctionne dans sa zone de rupture Zener.

Elle est largement utilisée dans :

• alimentations électriques ;

• protections contre les surtensions ;

• équipements électroniques industriels ;

• circuits de régulation de tension.

2. Principe de fonctionnement

La diode 1N5359B fonctionne en polarisation inverse.

Son fonctionnement est le suivant :

• En dessous de sa tension Zener, elle bloque pratiquement le courant.

• Lorsque la tension atteint environ 24 V, elle entre en conduction.

• Elle limite la tension à une valeur proche de 24 V en absorbant l'énergie excédentaire.

Elle agit ainsi comme un régulateur de tension simple ou un dispositif de protection contre les surtensions.

3. Caractéristiques techniques

• Référence : 1N5359B

• Type : Diode Zener de puissance

• Tension Zener nominale : 24 V

• Tolérance : ±5 %

• Puissance maximale : 5 W

• Boîtier : DO-201AD (axial)

• Fonctionnement : Polarisation inverse

• Technologie : Silicium

4. Rôle dans un circuit

La diode 1N5359B peut être utilisée pour :

Régulation de tension

• Stabiliser une tension proche de 24 V.

Protection contre les surtensions

• Protéger les composants sensibles contre les pics de tension.

Limitation de tension (Clamp)

• Empêcher la tension de dépasser une valeur prédéfinie.

5. Fonctionnement pratique

• Si la tension est inférieure à 24 V : la diode reste bloquée.

• Si la tension atteint ou dépasse 24 V : la diode commence à conduire.

• L'énergie excédentaire est dissipée sous forme de chaleur.

6. Points importants

• Peut dissiper jusqu'à 5 W sous conditions appropriées.

• Peut chauffer fortement lorsque le courant est élevé.

• Une résistance série est généralement nécessaire pour limiter le courant.

• Ne remplace pas un régulateur à découpage ou un régulateur linéaire moderne pour les applications à forte puissance.

7. Applications principales

• Alimentations stabilisées simples ;

• Protection contre les surtensions ;

• Équipements industriels ;

• Cartes électroniques de commande ;

• Circuits de limitation de tension ;

• Références de tension.

8. Avantages

✔ Tension Zener stable de 24 V

✔ Puissance élevée de 5 W

✔ Bonne robustesse électrique

✔ Faible coût

✔ Montage simple

9. Résumé

La 1N5359B est une diode Zener de puissance de 24 V et 5 W conçue pour la régulation et la limitation de tension. Elle est utilisée pour stabiliser une tension autour de 24 V et protéger les circuits électroniques contre les surtensions tout en offrant une bonne capacité de dissipation thermique.
