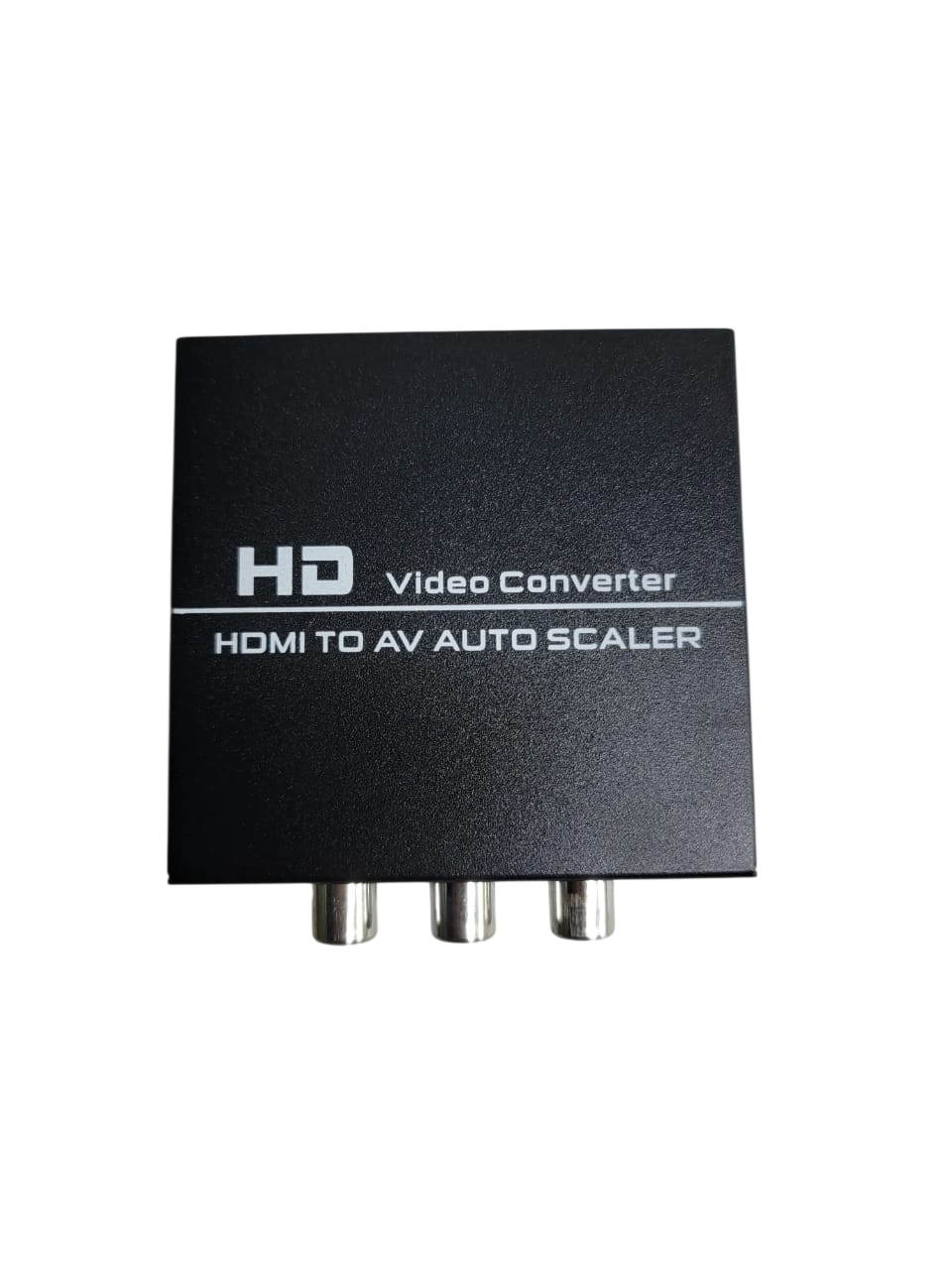

Convertisseur vidéo HDMI vers AV (RCA) 1080p

 1. Définition

Le convertisseur HDMI vers AV est un dispositif électronique qui permet de transformer un signal numérique HDMI en signal analogique AV (RCA) afin de connecter des appareils modernes (HDMI) à des équipements anciens (TV CRT, anciens écrans, projecteurs).

 2. Fonction principale

• Convertir signal vidéo numérique → analogique
• Convertir audio HDMI → audio stéréo (R/L)
• Rendre compatibles :
  • TV anciennes (entrée RCA)
  •  Lecteurs ou moniteurs analogiques

 3. Connectiques

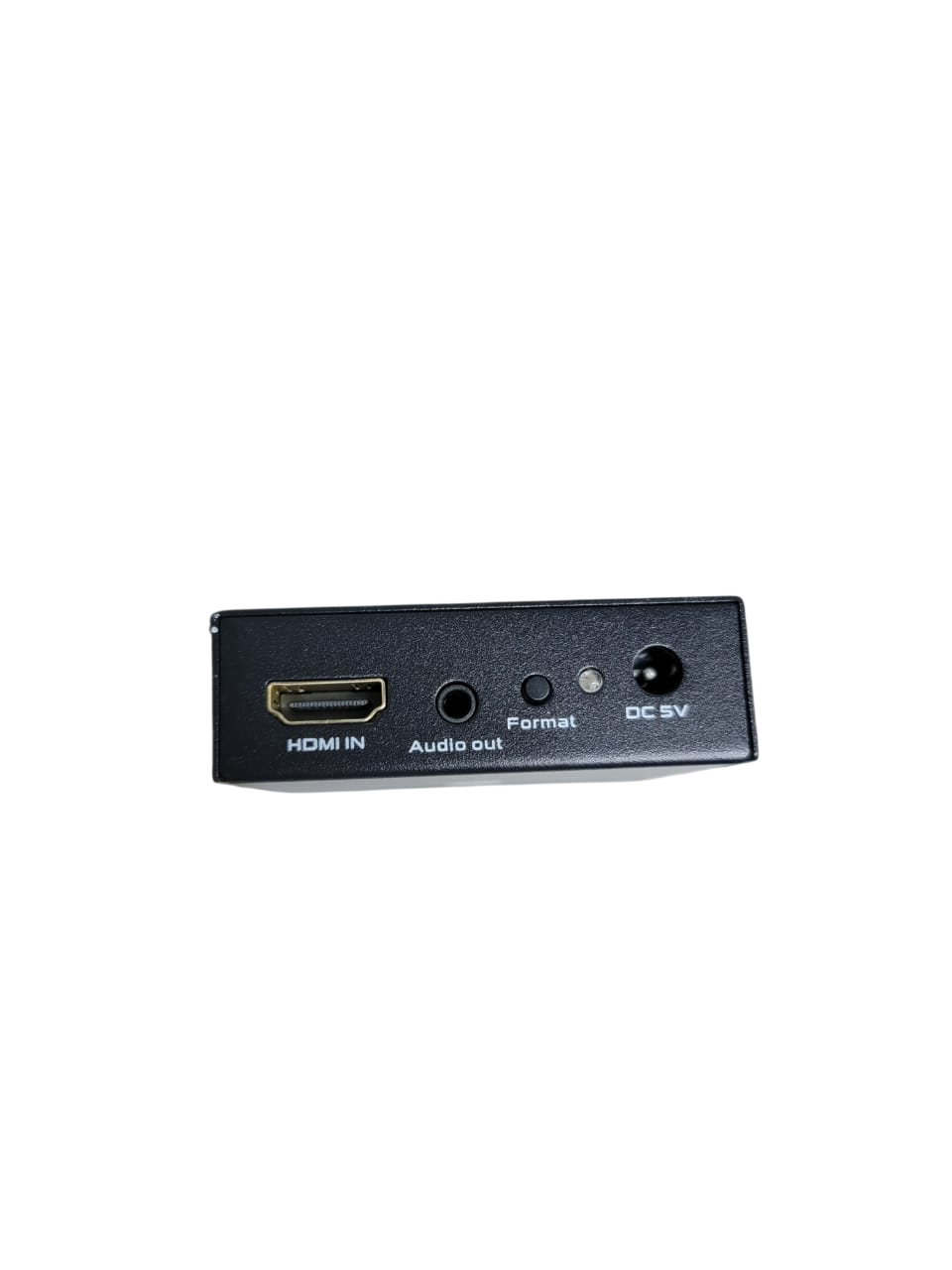

🔹 Entrée

• HDMI (Type A)
  • Source :
    • Box TV
    • PC / Laptop
    • Console (PS, Xbox)
    • Décodeur

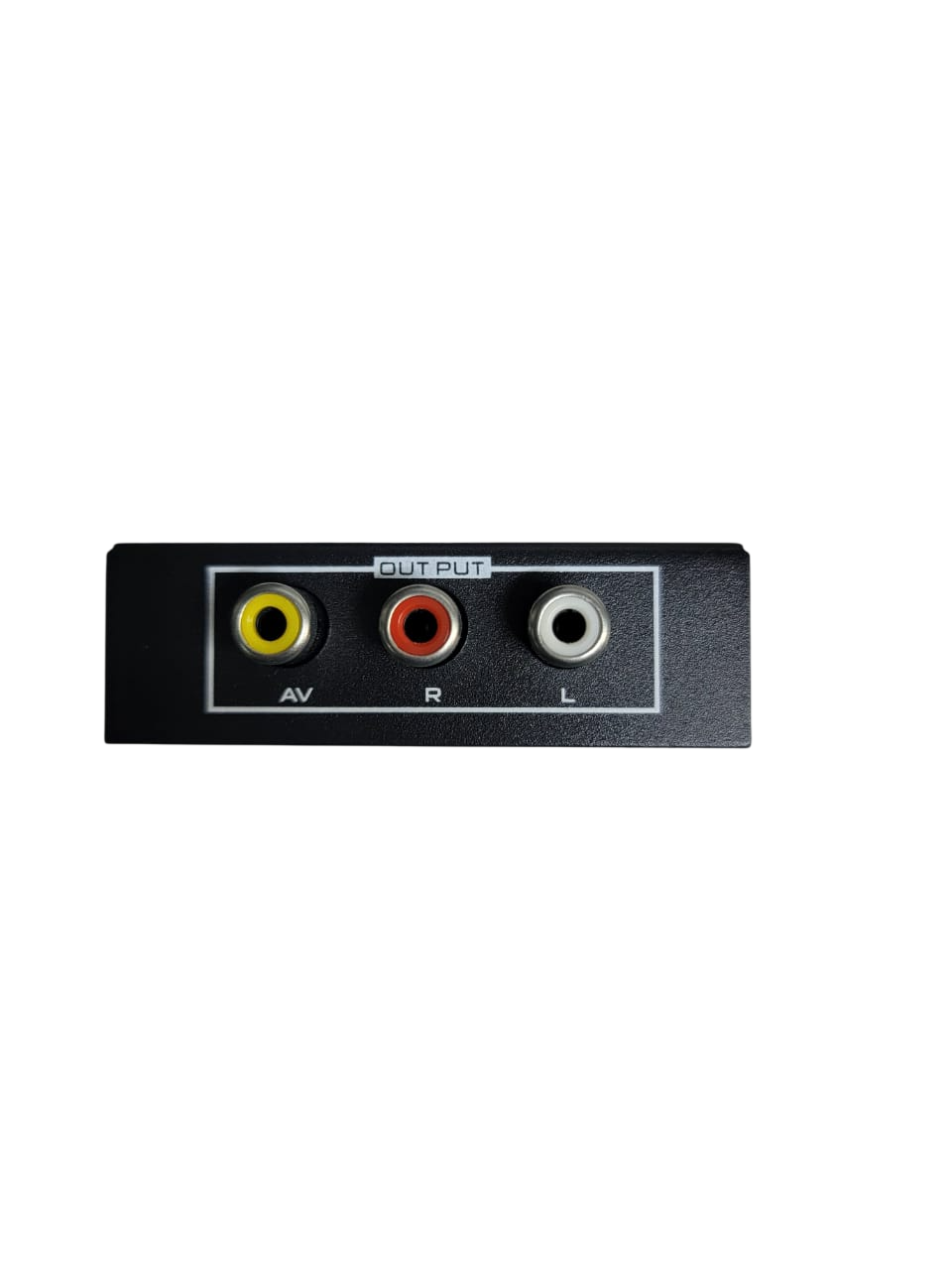

🔹 Sortie

• AV (RCA) :
  •  Rouge → audio droite
  •  Blanc → audio gauche
  •  Jaune → vidéo composite

 4. Alimentation

 Contrairement à un simple adaptateur, ce convertisseur est actif

• Alimentation :
  • 5V DC


✔️ Nécessaire pour :

• Conversion du signal numérique → analogique

 5. Formats vidéo supportés

• Entrée HDMI :
  • 480p / 720p / 1080p
• Sortie AV :
  • PAL (Europe, Tunisie)
  • NTSC (USA)

 6. Audio

• Conversion automatique en :
  • stéréo analogique (2 canaux)
• Pas de support :
  • Dolby Digital
  • DTS (converti en stéréo)

 7. Structure physique

• Boîtier compact (plastique ABS)
• Ports :
  • HDMI IN
  • AV OUT (RCA)
  • alimentation 5V
• Indicateur LED

 8. Applications

• Brancher une console moderne sur ancienne TV
• Connecter un PC à un téléviseur CRT
• Utiliser un décodeur HDMI sur écran analogique
• Systèmes de vidéosurveillance anciens

 10. Différence avec un câble simple

 Ce n’est PAS un câble passif
 C’est un convertisseur actif avec circuit électronique

 Conclusion

Le HDMI to AV est la solution idéale pour adapter les technologies modernes aux anciens équipements, mais avec une perte de qualité inévitable due à la conversion analogique.
