carte de développement ESP32-C3 Mini avec port USB-C

Réf. ESP32-C3

19.900 DT

Gagnez 19 points de fidélité avec cet article. En savoir plus

Épuisé

Un projet ou une quantité importante ? Contactez-nous

Détails du produit

Identification de la carte

Cette carte est une version compacte basée sur le microcontrôleur ESP32-C3, appelée :

ESP32-C3 Mini

Elle est conçue pour :

  • prototypage rapide
  • projets IoT compacts
  • intégration dans des systèmes embarqués

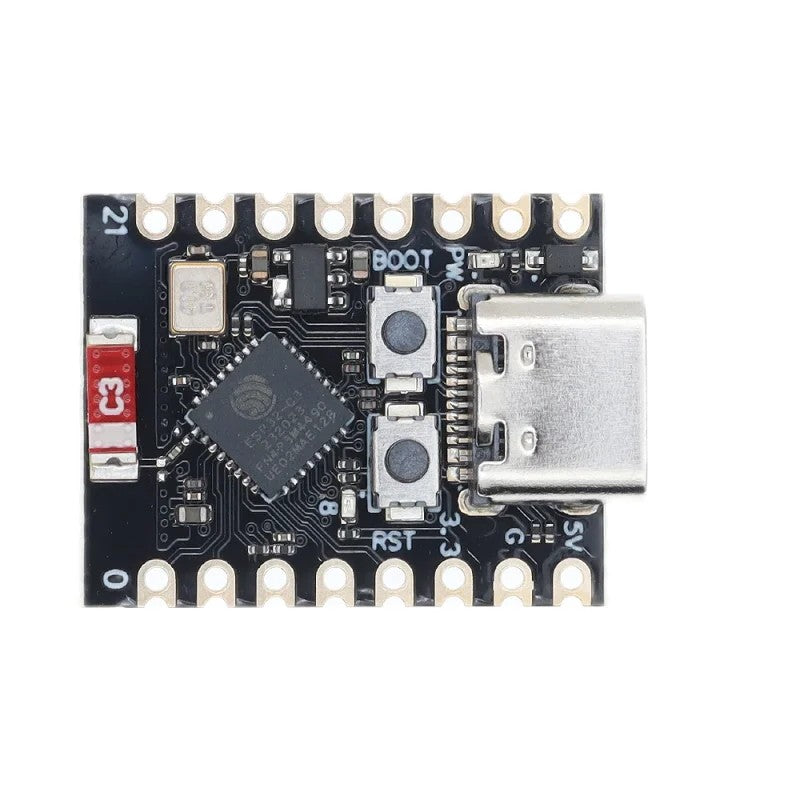

 2. Analyse visuelle des composants

Microcontrôleur principal

  • Puce centrale (au milieu) : ESP32-C3
  • Architecture : RISC-V
  • Gère :
    • Wi-Fi
    • Bluetooth
    • traitement des données

 Connecteur USB-C

  • Situé à droite
  • Fonctions :
    • alimentation de la carte (5V)
    • programmation (flash du code)
    • communication série (UART)

Pas besoin de programmateur externe


 Boutons physiques

On distingue deux boutons :

  • BOOT
    • Permet de mettre la carte en mode programmation
  • RST (Reset)
    • Redémarre la carte

 LED intégrée

  • Petite LED (souvent près du bord)
  • Utilisée pour :
    • tests (Blink)
    • indication d’état

 Composants passifs

  • Résistances (ex : marquée “C3”)
  • Condensateurs
  • Régulateur de tension

 Ils assurent :

  • stabilité électrique
  • protection
  • conversion de tension

 Antenne Wi-Fi

  • Antenne PCB intégrée (zone métallique/trace sur la carte)
  • Permet la communication sans fil sans module externe

 3. Brochage (pins)

Les pins sont situées sur les côtés :

 Marquages visibles

  • 5V → alimentation entrée
  • 3.3V → tension régulée
  • G (GND) → masse
  • GPIO (0–21) → entrées/sorties

Types de pins disponibles

  • GPIO numériques
  • ADC (analogique)
  • PWM
  • Interfaces :
    • UART
    • SPI
    • I2C

 4. Caractéristiques techniques

 Performance

  • CPU : RISC-V 32 bits
  • Fréquence : jusqu’à 160 MHz

 Connectivité

  • Wi-Fi 2.4 GHz
  • Bluetooth Low Energy (BLE 5.0)

 Mémoire

  • SRAM : ~400 KB
  • Flash : généralement 4 MB

 5. Alimentation

Options possibles :

  • USB-C (le plus courant)
  • Pin 5V
  • Pin 3.3V (direct, attention à la stabilité)

Régulateur intégré → conversion automatique vers 3.3V


 6. Avantages de cette version compacte

✔ Très petite taille (idéale pour intégration)
✔ USB-C moderne
✔ Faible consommation
✔ Wi-Fi + BLE intégrés
✔ Prix généralement bas


 7. Limites

❌ Moins de GPIO que les grandes cartes ESP32
❌ Pas de connecteur breadboard direct (souvent nécessite soudure)
❌ Pas toujours de convertisseur USB-série séparé


 8. Applications typiques

Cette carte est parfaite pour :

  •  Objets connectés (IoT)
  •  Domotique (ex : contrôle lampe Wi-Fi)
  •  Capteurs (température, humidité)
  •  Projets sur batterie
  • Petits systèmes embarqués

 9. Exemple d’utilisation simple

 Faire clignoter la LED :

  • Programmer via Arduino IDE
  • Utiliser un GPIO

Cette carte ESP32-C3 compacte est :

 un excellent choix si tu veux

  • une carte petite + puissante + connectée
  • sans complexité matérielle
