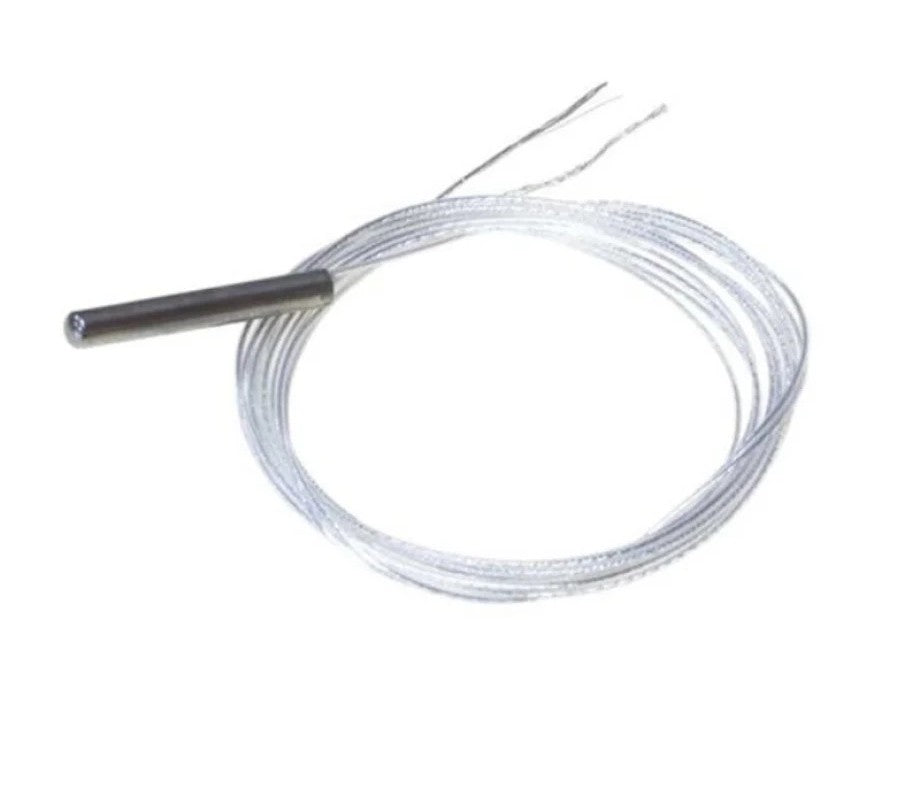

Capteur de température à sonde WZP-PT100 2 FILS

Présentation Générale

• Modèle : WZP-PT100

• Type : Capteur de température à résistance (RTD)

• Élément sensible : Résistance en platine PT100

• Longueur du câble : 0,5 mètre

• Protection : Sonde cylindrique en acier inoxydable

• Technologie de mesure fiable et précise pour les applications industrielles et d'automatisation

• Conçue pour mesurer avec précision les variations de température dans divers environnements

Composition de l'Article

Sonde Métallique

• Corps fabriqué en acier inoxydable de haute qualité

• Excellente résistance à la corrosion

• Bonne résistance aux vibrations et aux chocs mécaniques

• Conductivité thermique élevée pour une mesure rapide et précise

• Protection efficace de l'élément PT100 interne

• Adaptée aux environnements industriels exigeants

Câble Haute Température

• Câble gainé en fibre de verre tressée

• Excellente résistance aux températures élevées

• Grande flexibilité facilitant l'installation

• Bonne résistance à l'usure et aux contraintes mécaniques

• Adapté aux fours, machines industrielles et équipements de chauffage

Élément Sensible PT100

• Résistance en platine de haute précision

• Valeur nominale de 100 Ω à 0°C

• Excellente stabilité dans le temps

• Haute précision de mesure sur une large plage de températures

• Conforme aux standards industriels de mesure de température

Principe de Fonctionnement

• Le capteur PT100 fonctionne selon la variation de résistance électrique du platine en fonction de la température.

• Lorsque la température augmente, la résistance du capteur augmente proportionnellement.

• Cette variation est mesurée par un régulateur, un automate ou un contrôleur PID afin de déterminer la température réelle.

Valeurs Typiques de Résistance

• 0°C : 100 Ω

• 25°C : environ 109,7 Ω

• 50°C : environ 119,4 Ω

• 100°C : environ 138,5 Ω

• 200°C : environ 175,8 Ω

Caractéristiques Techniques

• Type de capteur : PT100

• Élément de mesure : Platine

• Résistance nominale : 100 Ω à 0°C

• Classe de précision : Classe A ou Classe B selon le modèle

• Température de fonctionnement : de -50°C à +400°C

• Longueur du câble : 0,5 mètre

• Temps de réponse : Rapide

• Signal de sortie : Résistance variable

• Alimentation : Aucune alimentation nécessaire

• Boîtier : Acier inoxydable

Applications

Industrie

• Fours industriels

• Machines CNC

• Machines laser

• Machines de moulage plastique

• Process industriels automatisés

• Équipements de production

Électronique et Automatisation

• Régulateurs PID

• Contrôleurs de température

• Automates programmables industriels (API)

• Systèmes de supervision

• Cartes Arduino

• ESP32 et autres microcontrôleurs

Applications Domestiques

• Chauffe-eau

• Incubateurs

• Systèmes de chauffage

• Contrôle de température de réservoirs

• Équipements de laboratoire

Raccordement Électrique

Version 2 Fils

• Installation simple

• Solution économique

• Précision légèrement affectée par la résistance des câbles

Vérification avec un Multimètre

• Régler le multimètre sur la mesure de résistance (Ω)

• Mesurer entre les fils du capteur

• À température ambiante (20 à 30°C), la valeur doit être comprise entre 107 Ω et 112 Ω

• Une valeur infinie indique généralement un fil coupé

• Une valeur proche de 0 Ω indique un court-circuit

Avantages

• Haute précision de mesure

• Excellente stabilité à long terme

• Grande résistance aux températures élevées

• Fiabilité industrielle reconnue

• Résistance à la corrosion et aux vibrations

• Compatible avec la majorité des régulateurs PID et automates industriels

• Installation simple et maintenance réduite

• Longue durée de vie même en environnement industriel sévère
