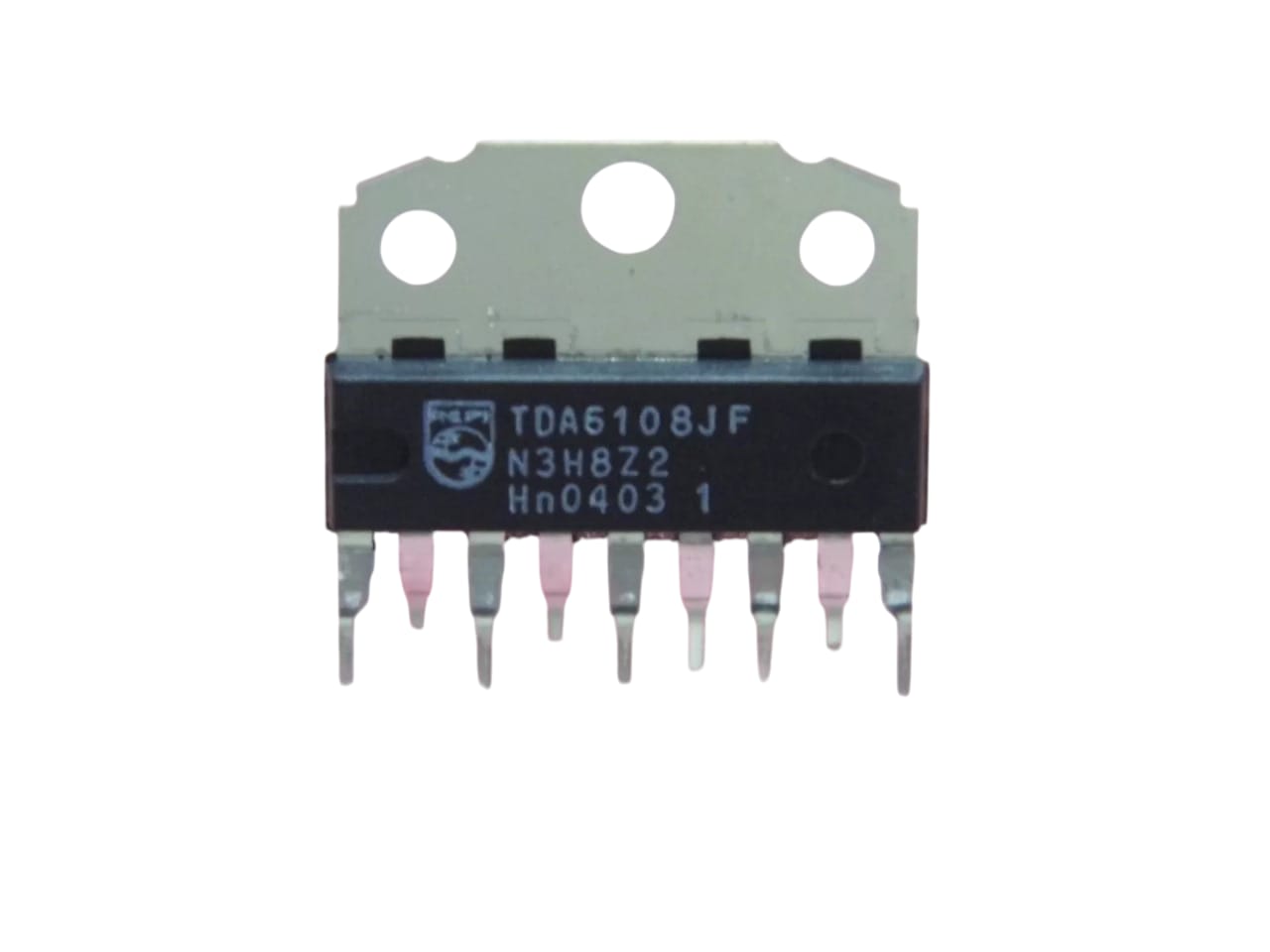

Module TDA6108 — amplificateur vidéo 3 canaux RVB

Dans une station de test vidéo ou lors de l’intégration d’un écran RVB dans un prototype industriel, un amplificateur capable de piloter correctement chaque composante couleur est indispensable. Le TDA6108 amplificateur de sortie vidéo triple répond à ce besoin en fournissant trois canaux indépendants (R, V, B) compatibles avec les exigences de systèmes analogiques et de contrôles de qualité. Disponible en stock en Tunisie, ce module facilite l’intégration rapide dans les bancs d’essai, les cartes d’interface et les projets d’affichage embarqué.

Pourquoi le TDA6108 renforce la qualité des sorties RVB

Conçu pour assurer linéarité et stabilité, le TDA6108 minimise la distorsion entre les canaux rouge, vert et bleu, ce qui est crucial pour conserver l’équilibre chromatique lors de la reproduction des images. Son architecture permet de gérer des charges capacitives et d’assurer un pilotage fiable sur des câblages longue distance. Les ingénieurs choisissent ce module lorsque la précision de niveau et la répétabilité du signal sont prioritaires.

Caractéristiques électriques du module TDA6108

• Type : Amplificateur de sortie vidéo triple
• Nombre de canaux : 3 (un pour chaque couleur RVB - Rouge, Vert, Bleu)
• Tension d'alimentation : 8V à 15V
• Gain : 10 à 20 dB (selon la configuration)
• Plage de température : De -25°C à +125°C
• Distorsion harmonique totale (THD) : Faible (<0,1% à des niveaux de signal normaux)
• Courant de sortie : Capacité de fournir un courant de sortie jusqu'à 1A par canal

Projets concrets pour l'amplificateur vidéo TDA6108

Prototypage d'interfaces écran : intégrer le TDA6108 pour alimenter des entrées RVB d’un écran 15 kHz lors des essais en laboratoire. Usage éducatif : cours d’électronique vidéo où chaque étudiant teste l’équilibre des couleurs et mesure la THD. Maintenance industrielle : remplacement d’un étage de sortie défaillant sur un ancien contrôleur d’affichage sans ré-engineering complet. IoT et domotique : pilotage d’afficheurs de diagnostic couleur dans des tableaux embarqués pour machines industrielles. Chacune de ces mises en œuvre tire avantage de la robustesse thermique et du courant de sortie élevé du module.

Checklist technique pour choisir ce module TDA6108

Vérifiez d’abord la plage d’alimentation disponible sur votre carte : le TDA6108 requiert 8–15 V. Ensuite, estimez la charge (impédance) de l’entrée écran afin de confirmer que 1 A par canal suffit pour vos longueurs de câble. Contrôlez la dissipation thermique dans votre boîtier si l’application fonctionne près de 125°C. Enfin, prenez en compte le gain (10–20 dB) pour adapter les résistances de polarisation et éviter la saturation du signal.

Stock local, conformité et assistance technique

Le module est généralement détenu en stock par tunisian smart innovation, permettant des délais d'expédition courts à l'intérieur du pays. Le support technique fournit des conseils sur le câblage RVB, l’adaptation d’impédance et la gestion thermique pour garantir une intégration sans surprises. Les livraisons comprennent la documentation de base et l’aide au débogage si nécessaire.

Questions techniques fréquentes sur le TDA6108

Comment interfacer le TDA6108 avec un contrôleur CRT ou LCD ancien ?

Il faut vérifier la compatibilité d’impédance d’entrée et prévoir éventuellement un réseau d’adaptation. Ajustez le gain entre 10 et 20 dB pour aligner l’amplitude du signal aux niveaux attendus par l’écran.

Le module peut-il piloter de longues liaisons coaxiales ?

Oui, la capacité de fournir jusqu’à 1 A par canal aide à compenser les pertes sur de longues liaisons, mais la qualité dépendra aussi de l’impédance de la ligne et du filtrage en sortie.

Existe-t-il des limites thermiques en usage continu ?

La plage spécifiée de -25°C à +125°C couvre la plupart des applications industrielles. Toutefois, en cas d’utilisation proche de la température maximale, prévoyez un refroidissement adapté pour limiter l’échauffement local.

Commander en Tunisie

Pour connaître le prix TDA6108 amplificateur de sortie vidéo triple Tunisie et la disponibilité en stock, consultez la fiche produit ou contactez le support de tunisian smart innovation. Nous proposons des expéditions nationales rapides et des conseils techniques pour intégrer ce module dans votre système RVB.
